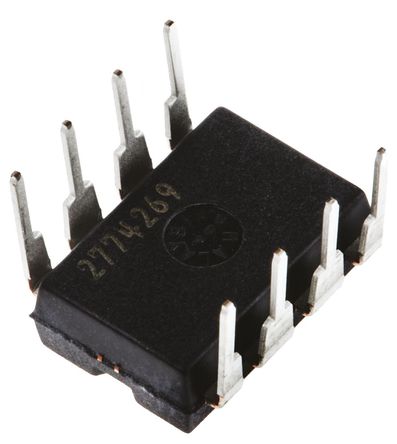

REF01CPZ

REF01CPZ图片1
REF01CPZ图片2
REF01CPZ图片3
REF01CPZ图片4
REF01CPZ图片5
REF01CPZ图片6
REF01CPZ图片7
REF01CPZ图片8
REF01CPZ图片9
REF01CPZ图片10
REF01CPZ图片11
REF01CPZ图片12
REF01CPZ图片13
REF01CPZ图片14
REF01CPZ图片15
REF01CPZ图片16
REF01CPZ图片17
REF01CPZ图片18
REF01CPZ图片19
REF01CPZ图片20
REF01CPZ图片21
REF01CPZ图片22
REF01CPZ图片23
REF01CPZ图片24
REF01CPZ图片25
REF01CPZ图片26
REF01CPZ图片27
REF01CPZ概述

10V,Analog Devices### 电压参考,Analog Devices精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。

参考电压,10V,Analog Devices

### 电压参考,Analog Devices

精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。


欧时:
参考电压,10V,Analog Devices### 电压参考,Analog Devices精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。


得捷:
IC VREF SERIES 1% 8DIP


立创商城:
串联 10V 8mA


艾睿:
V-Ref Precision 10V 8mA 8-Pin PDIP N Tube


Jameco:
Voltage Reference Precision 10 Volt 8 mA 8-Pin PDIP


安富利:
V-Ref Precision 10V 8mA 8-Pin PDIP Tube


Chip1Stop:
V-Ref Precision 10V 8mA 8-Pin PDIP N Tube


TME:
Voltage reference source; 10V; ±1%; DIP8; -40÷85°C; 8mA


Verical:
V-Ref Precision 10V 8mA 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  REF01CPZ  Voltage Reference, Precision, Series - Fixed, REF01 Series, 10V, DIP-8


Online Components:
V-Ref Precision 10V 8mA 8-Pin PDIP Tube


Win Source:
Series Voltage Reference IC ±1% 8mA 8-DIP 0.300", 7.62mm


DeviceMart:
IC VREF SERIES PREC 10V 8-PDIP


REF01CPZ中文资料参数规格
技术参数

容差 ±1 %

输入电压DC 12.0V ~ 40.0V

输出电压 10 V

输出电流 8 mA

供电电流 1.6 mA

通道数 1

针脚数 8

输入电压Max 36 V

输出电压Max 10.1 V

输出电压Min 10 V

输出电流Max 8 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 ±45 %

额定电压 10 V

输入电压 12V ~ 40V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±65 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 工业, Automation & Process Control, Industrial, 国防, 军用与航空, 自动化与过程控制, 军用与航空, Aerospace, Defence, Military, 国防, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

REF01CPZ引脚图与封装图
REF01CPZ引脚图
REF01CPZ封装图
REF01CPZ电路图
REF01CPZ封装焊盘图
在线购买REF01CPZ
型号: REF01CPZ
制造商: ADI 亚德诺
描述:10V,Analog Devices ### 电压参考,Analog Devices 精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑,并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。
替代型号REF01CPZ
型号/品牌 代替类型 替代型号对比

REF01CPZ

ADI 亚德诺

当前型号

当前型号

AD588JQ

亚德诺

功能相似

REF01CPZ和AD588JQ的区别

AD587JNZ

亚德诺

功能相似

REF01CPZ和AD587JNZ的区别

REF102AP

德州仪器

功能相似

REF01CPZ和REF102AP的区别
