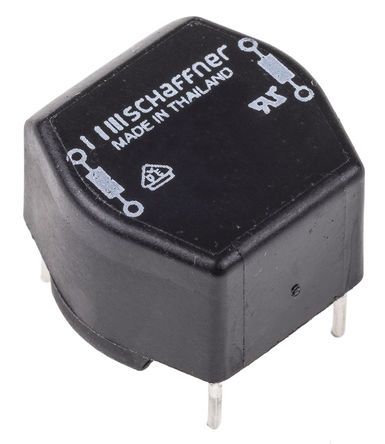

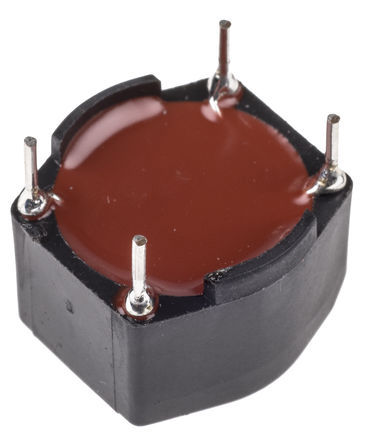

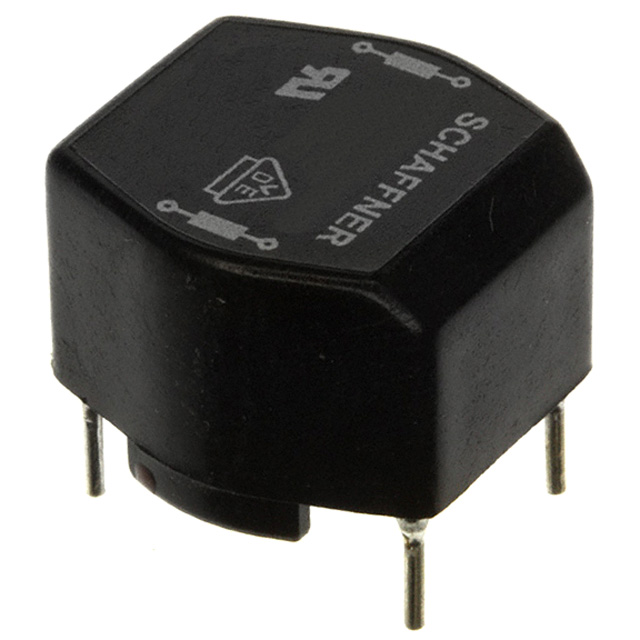

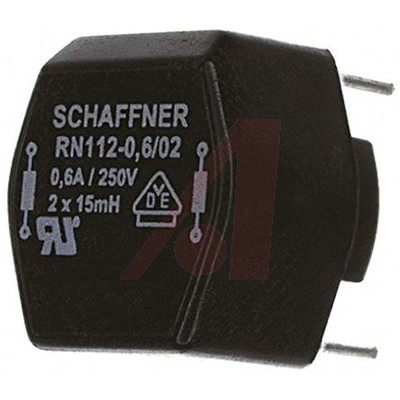

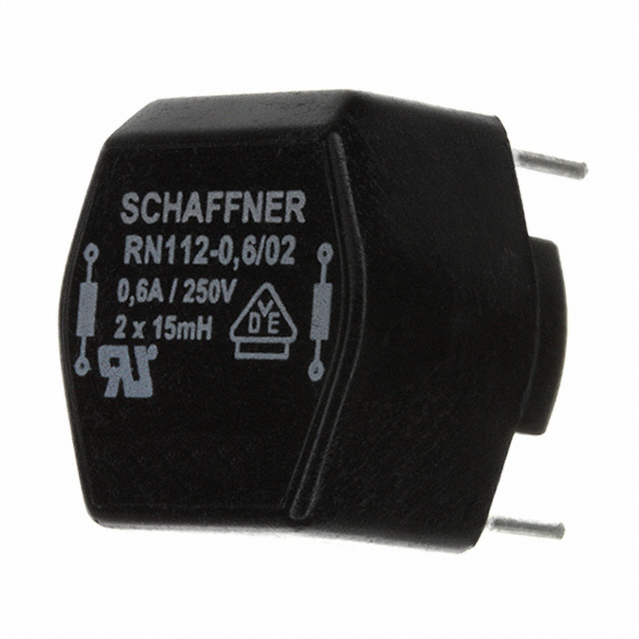

SCHAFFNER RN112-0.6-02 扼流圈,共模抑制/非对称模式 2X15MH 0.6A
RN 系列共模
Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。
额定电流范围 0.3 →10 A
直流 → 1kHz 频率
100kHz → 3MHz 共模谐振频率
双扼流圈配置
多个印刷电路板安装选件
小巧紧凑设计
高饱和电阻和极佳的热行为
### 认可
UL 认证
### 认可
UL
### Schaffner 引线型器（扼流圈）
额定电压AC 250 V
额定电流 600 mA
易燃性等级 UL 94 V-0
电感 15 mH
电阻 830 mΩ
共振频率 400 kHz
电感公差 -30% ~ 50%
测试频率 10 kHz
电阻DC） 0.465 Ω
额定电流DC 600 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 465 mΩ
安装方式 Through Hole
引脚数 4
封装 17.1 mm x 17.1 mm x 12.6 mm
长度 17.1 mm
宽度 17.1 mm
高度 12.9 mm
封装 17.1 mm x 17.1 mm x 12.6 mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
HTS代码 8504508000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RN112-0.6-02 Schaffner | 当前型号 | 当前型号 |
RN112-0.6-02-15M Schaffner | 功能相似 | RN112-0.6-02和RN112-0.6-02-15M的区别 |
