RN142-6-02概述

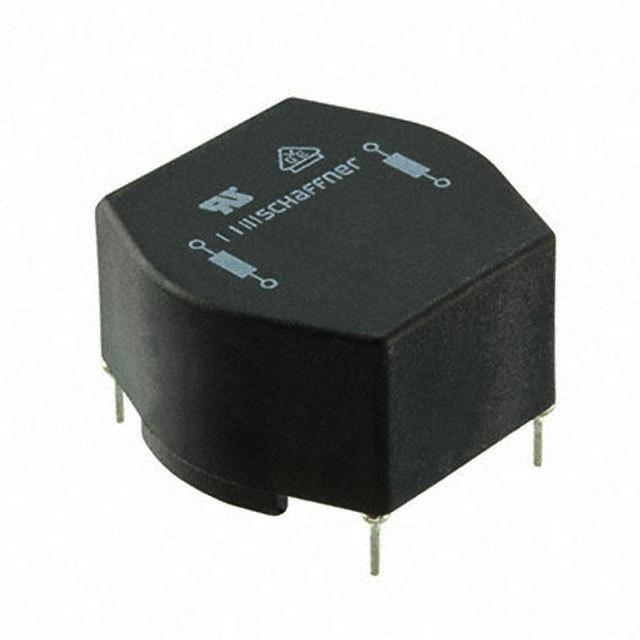

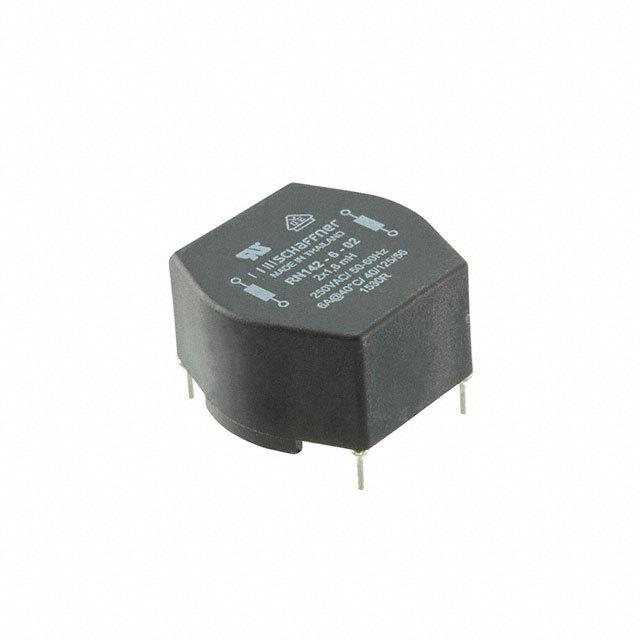

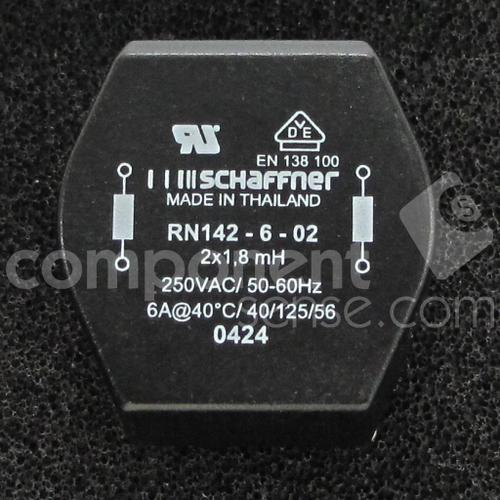

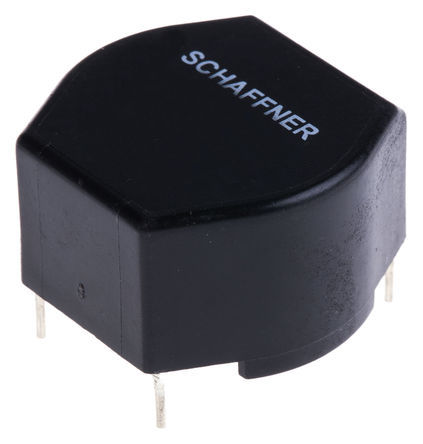

SCHAFFNER RN142-6-02 扼流圈,共模抑制/非对称模式 2X1.8MH 6A

RN 系列共模

Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。

额定电流范围 0.3 →10 A

直流 → 1kHz 频率

100kHz → 3MHz 共模谐振频率

双扼流圈配置

多个印刷电路板安装选件

小巧紧凑设计

高饱和电阻和极佳的热行为

### 认可

UL 认证

### Schaffner 引线型器（扼流圈）

RN142-6-02中文资料参数规格

技术参数

额定电压AC 250 V

额定电流 6 A

易燃性等级 UL 94 V-0

电感 1.8 mH

电阻 20.0 mΩ

电感公差 -30% ~ 50%

测试频率 10 kHz

额定电流DC 6 A

工作温度Max 125 ℃

工作温度Min -40 ℃

额定电压 250 VAC

电阻DC Max 20 mΩ

封装参数

安装方式 Through Hole

引脚数 4

封装 32.5 mm x 33.1 mm x 19.7 mm

外形尺寸

长度 32.5 mm

宽度 33.1 mm

高度 20 mm

封装 32.5 mm x 33.1 mm x 19.7 mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8504508000
