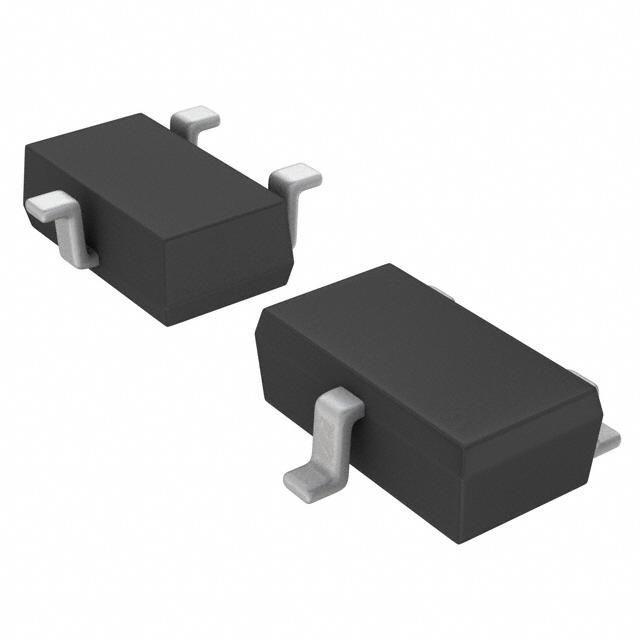

RSR025N03TL

RSR025N03TL图片1
RSR025N03TL图片2
RSR025N03TL图片3
RSR025N03TL图片4
RSR025N03TL图片5
RSR025N03TL图片6
RSR025N03TL图片7
RSR025N03TL图片8
RSR025N03TL图片9
RSR025N03TL图片10
RSR025N03TL图片11
RSR025N03TL图片12
RSR025N03TL图片13
RSR025N03TL图片14
RSR025N03TL图片15
RSR025N03TL概述

ROHM  RSR025N03TL  晶体管, MOSFET, N沟道, 2.5 A, 30 V, 70 mohm, 10 V, 2.5 V

The is a N-channel middle Power MOSFET offers 30V drain source voltage and ±2.5A continuous drain current. It is suitable for use in switching applications.

.
Low ON-resistance
.
Built-in G-S protection diode
.
Small surface-mount package
.
-55 to 150°C Operating junction temperature range
RSR025N03TL中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 2.50 A

针脚数 3

漏源极电阻 0.07 Ω

极性 N-Channel

耗散功率 1 W

阈值电压 2.5 V

漏源极电压Vds 30 V

漏源击穿电压 30.0 V

连续漏极电流Ids 2.50 A

上升时间 10 ns

输入电容Ciss 165pF @10VVds

额定功率Max 1 W

下降时间 5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1W Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

高度 0.95 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, Power Management, 电源管理, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

RSR025N03TL引脚图与封装图
RSR025N03TL引脚图
RSR025N03TL封装图
RSR025N03TL封装焊盘图
在线购买RSR025N03TL
型号: RSR025N03TL
制造商: ROHM Semiconductor 罗姆半导体
描述:ROHM  RSR025N03TL  晶体管, MOSFET, N沟道, 2.5 A, 30 V, 70 mohm, 10 V, 2.5 V
替代型号RSR025N03TL
型号/品牌 代替类型 替代型号对比

RSR025N03TL

ROHM Semiconductor 罗姆半导体

当前型号

当前型号

2SK3019TL

罗姆半导体

类似代替

RSR025N03TL和2SK3019TL的区别

2SK3018T106

罗姆半导体

类似代替

RSR025N03TL和2SK3018T106的区别

2N7002ET1G

安森美

功能相似

RSR025N03TL和2N7002ET1G的区别
