RSR015P03TL概述

ROHM RSR015P03TL 晶体管, MOSFET, P沟道, 1.5 A, -30 V, 235 mohm, -10 V, 2.5 V

P-Channel 30V 1.5A Ta 1W Ta Surface Mount TSMT3

得捷:
MOSFET P-CH 30V 1.5A TSMT3

贸泽:
MOSFET P-CH 30V 1.5A TSMT3

e络盟:
ROHM RSR015P03TL 晶体管, MOSFET, P沟道, 1.5 A, -30 V, 235 mohm, -10 V, 2.5 V

艾睿:
Trans MOSFET P-CH Si 30V 1.5A 3-Pin TSMT T/R

Chip1Stop:
Trans MOSFET P-CH 30V 1.5A 3-Pin TSMT T/R

Verical:
Trans MOSFET P-CH Si 30V 1.5A 3-Pin TSMT T/R

Win Source:
MOSFET P-CH 30V 1.5A TSMT3

RSR015P03TL中文资料参数规格

技术参数

额定电压DC -30.0 V

额定电流 -1.50 A

通道数 1

针脚数 3

漏源极电阻 235 mΩ

极性 P-Channel

耗散功率 1 W

阈值电压 2.5 V

漏源极电压Vds 30 V

漏源击穿电压 30 V

连续漏极电流Ids 1.50 A

上升时间 8 ns

输入电容Ciss 190pF @10VVds

额定功率Max 1 W

下降时间 6 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1W Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 0.85 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

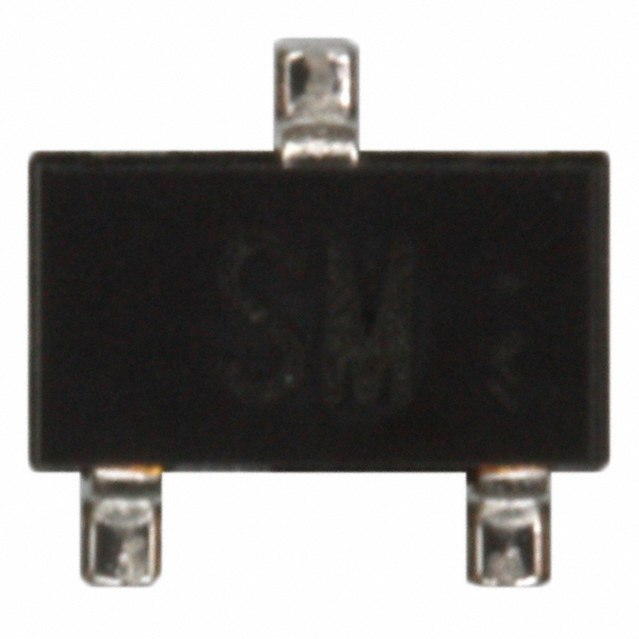

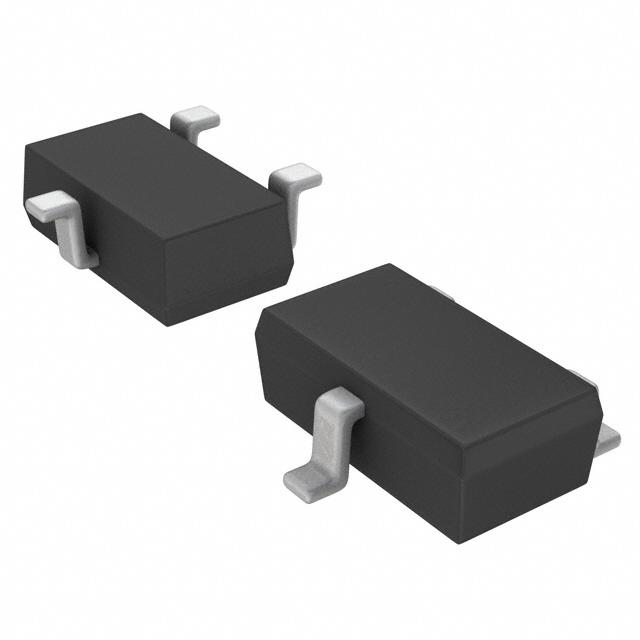

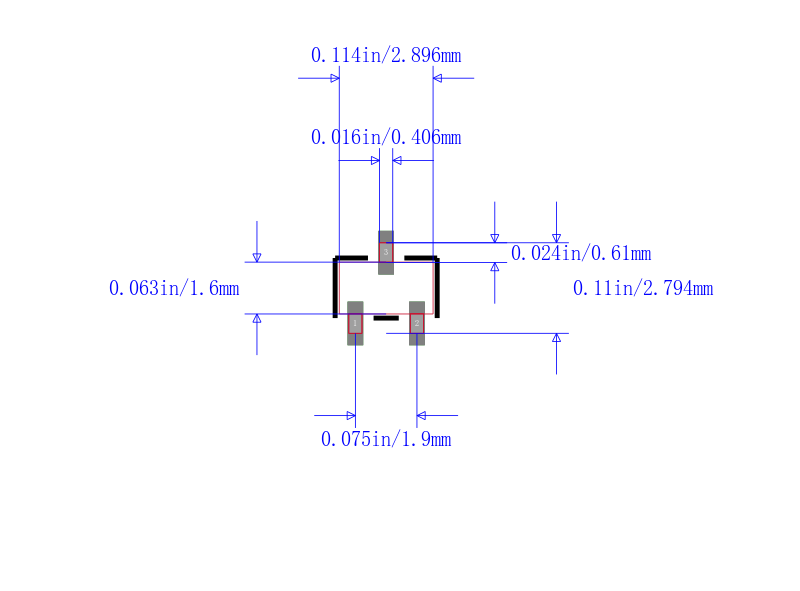

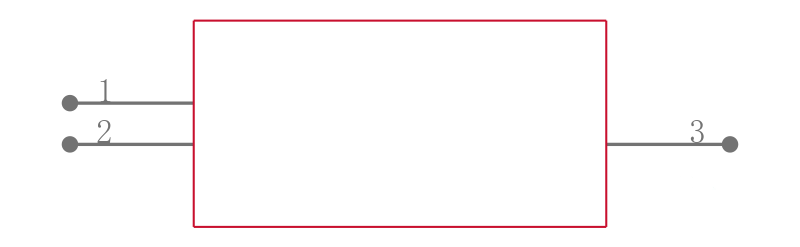

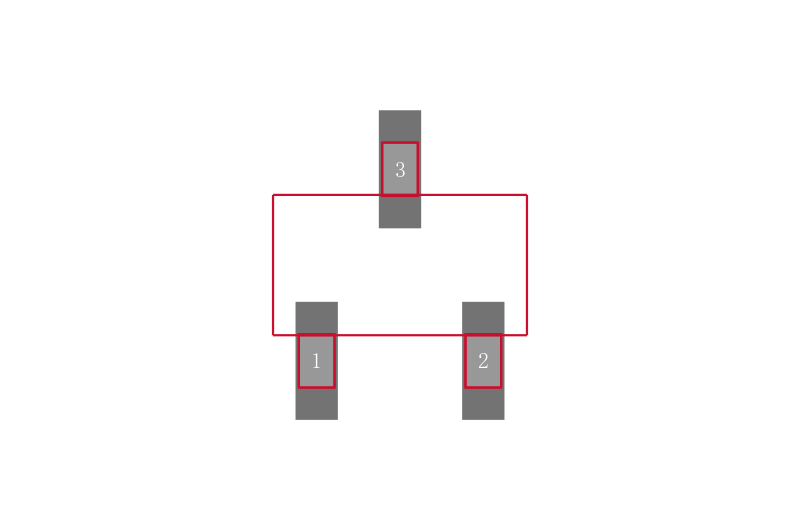

RSR015P03TL引脚图与封装图

在线购买RSR015P03TL

型号： RSR015P03TL

制造商： ROHM Semiconductor 罗姆半导体

描述：ROHM RSR015P03TL 晶体管, MOSFET, P沟道, 1.5 A, -30 V, 235 mohm, -10 V, 2.5 V

立即咨询

替代型号RSR015P03TL

型号/品牌	代替类型	替代型号对比
RSR015P03TL ROHM Semiconductor 罗姆半导体	当前型号	当前型号
NDS352AP 飞兆/仙童	功能相似	RSR015P03TL和NDS352AP的区别
NDS356AP 飞兆/仙童	功能相似	RSR015P03TL和NDS356AP的区别
SI2303CDS-T1-GE3 威世	功能相似	RSR015P03TL和SI2303CDS-T1-GE3的区别
