R5009FNX参数规格_中文资料_数据手册PDF

R5009FNX概述

10V驱动N沟道MOSFET 10V Drive Nch MOSFET

N-Channel 500V 9A Tc 50W Tc Through Hole TO-220FM

得捷:
MOSFET N-CH 500V 9A TO220FM

安富利:
Trans MOSFET N-CH 500V 9A 3-Pin3+Tab TO-220FM Bulk

Chip1Stop:
Trans MOSFET N-CH 500V 9A 3-Pin3+Tab TO-220FM Bulk

Win Source:
MOSFET N-CH 500V 9A TO-220FM

R5009FNX中文资料参数规格

技术参数

通道数 1

漏源极电阻 0.65 Ω

极性 N

耗散功率 50W Tc

漏源极电压Vds 500 V

连续漏极电流Ids 9A

上升时间 20 ns

输入电容Ciss 630pF @25VVds

下降时间 40 ns

耗散功率Max 50W Tc

封装参数

安装方式 Through Hole

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not For New Designs

包装方式 Bulk

最小包装 1000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

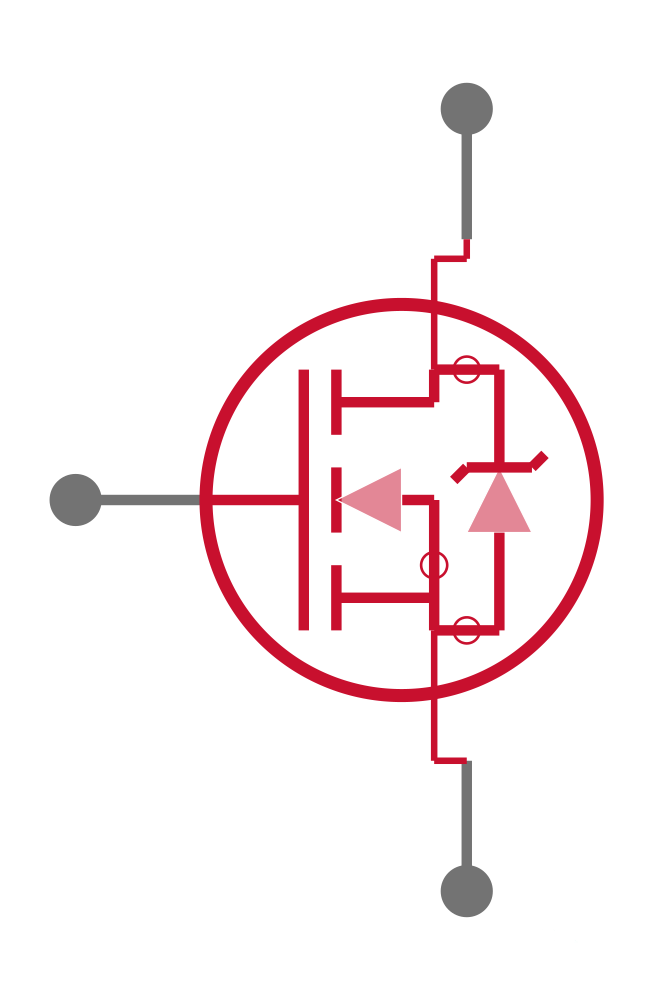

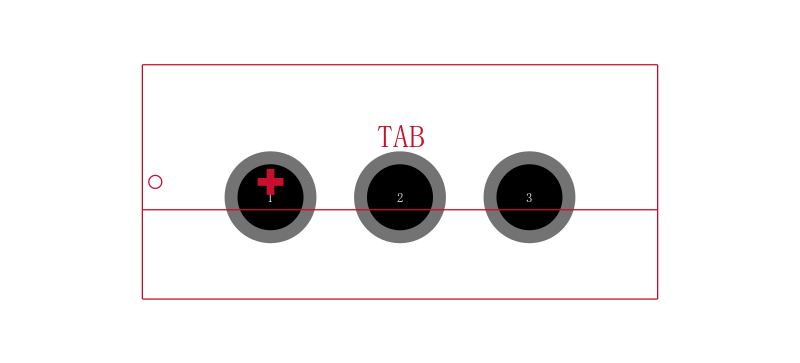

R5009FNX引脚图与封装图

在线购买R5009FNX

型号： R5009FNX

制造商： ROHM Semiconductor 罗姆半导体

描述：10V驱动N沟道MOSFET 10V Drive Nch MOSFET

立即咨询

替代型号R5009FNX

型号/品牌	代替类型	替代型号对比
R5009FNX ROHM Semiconductor 罗姆半导体	当前型号	当前型号
FQPF9N50CYDTU 飞兆/仙童	功能相似	R5009FNX和FQPF9N50CYDTU的区别
