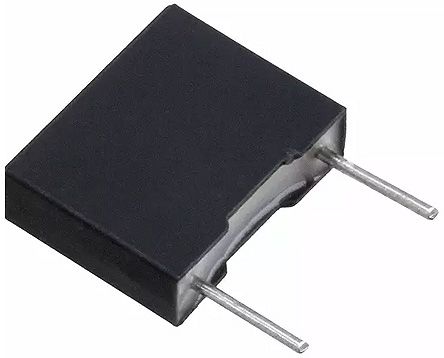

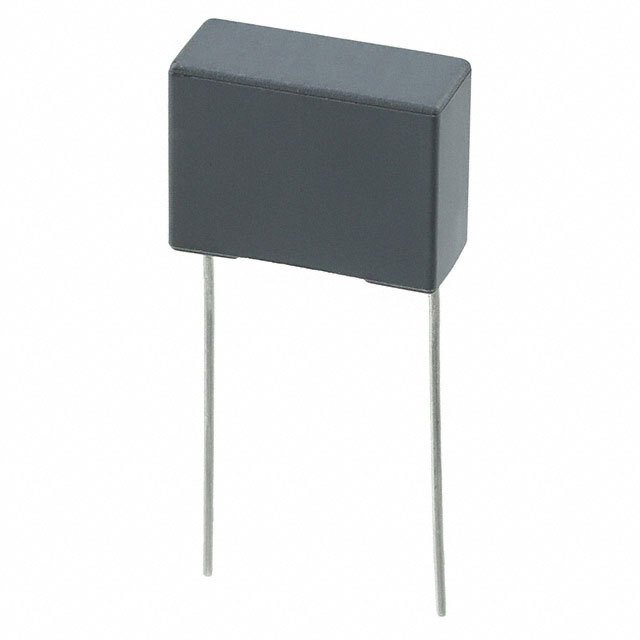

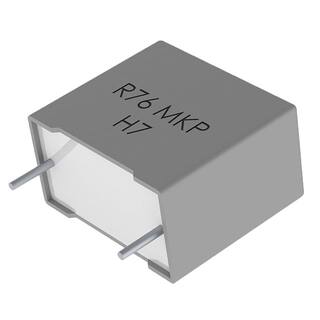

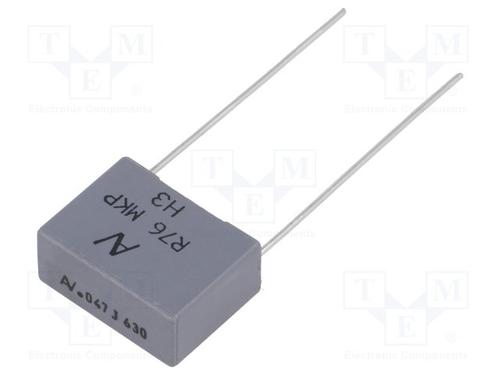

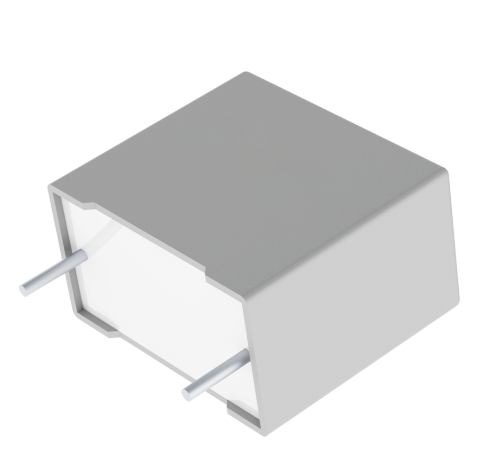

KEMET R76PI24704030J 膜电容, AEC-Q200 R76系列, 0.047 µF, ± 5%, PP聚丙烯, 630 V
R76系列为聚丙烯膜, 双金属化聚酯膜作为电极, 带有镀锡径向引线. 径向引线焊接至器末端的金属层上. 电容器封装在自熄性, 耐溶剂的塑料外壳中, 热固性树脂材料符合UL 94V-0标准. 不同的电压参数可选择两种不同的绕组结构. 详情请参阅性能特征. 可选择车用级别器件 引脚间距22.5 mm, 满足Automotive Electronics Council AEC-Q200认证标准. 典型应用包括偏转电路 S-校正与反激调谐用于电视和显示器, 开关尖峰抑制用于开关模式电源 SMPS, 缓冲器和可控硅整流器 SCR换向电路, 开关电路用于电子镇流器, 以及高电压与高电流应用. 不适合跨线应用 参见抑制器电容器.
76PI24704030J
额定电压DC 630 V
额定电压AC 400 V
电容 47000 pF
容差 ±5 %
产品系列 R76
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 630 V
安装方式 Through Hole
引脚数 2
封装 径向盒
引脚间距 15 mm
长度 18 mm
宽度 7.5 mm
高度 13.5 mm
脚长度 30 mm
封装 径向盒
引脚间距 15 mm
介质材料 Polypropylene
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
制造应用 工业, 车用, Industrial, 电源管理, 便携式器材, Consumer Electronics, 高频,开关;高脉冲,DV/DT, Power Management, Automotive, 消费电子产品, Portable Devices, 汽车级;高频,切换;高脉冲,DV/DT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
R76PI24704030J KEMET Corporation 基美 | 当前型号 | 当前型号 |
171473J630H-F Cornell Dubilier ElectronicsCDE | 功能相似 | R76PI24704030J和171473J630H-F的区别 |
R77LI2470AA00J 基美 | 功能相似 | R76PI24704030J和R77LI2470AA00J的区别 |
