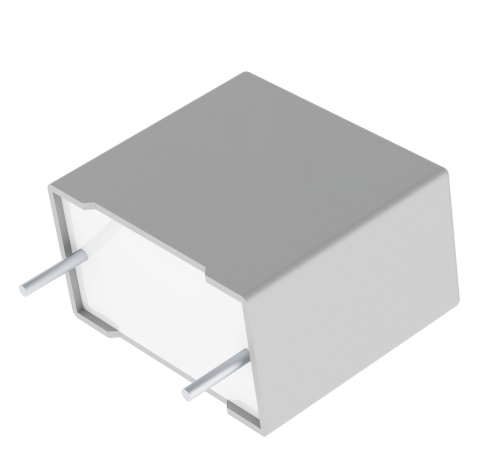

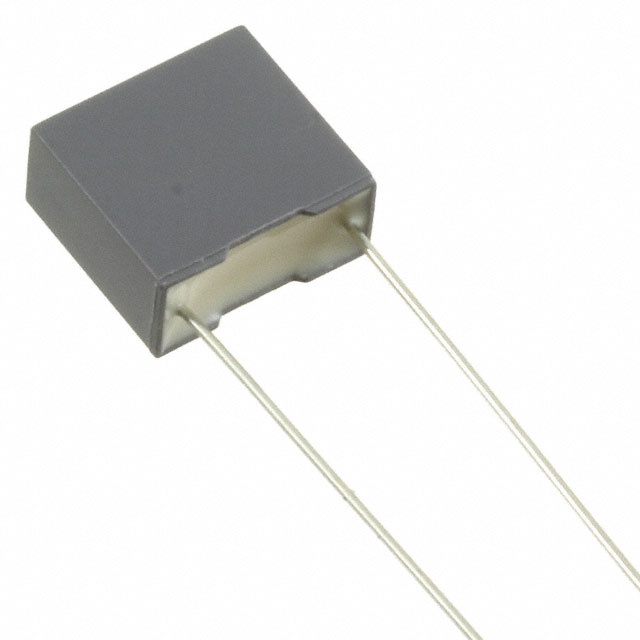

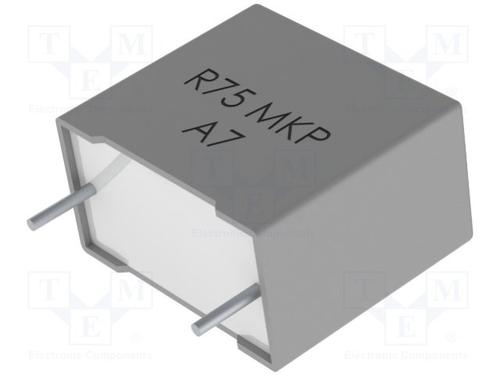

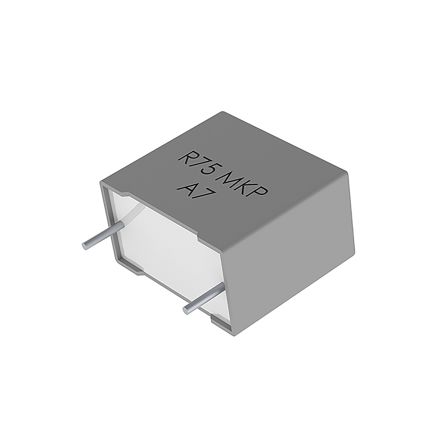

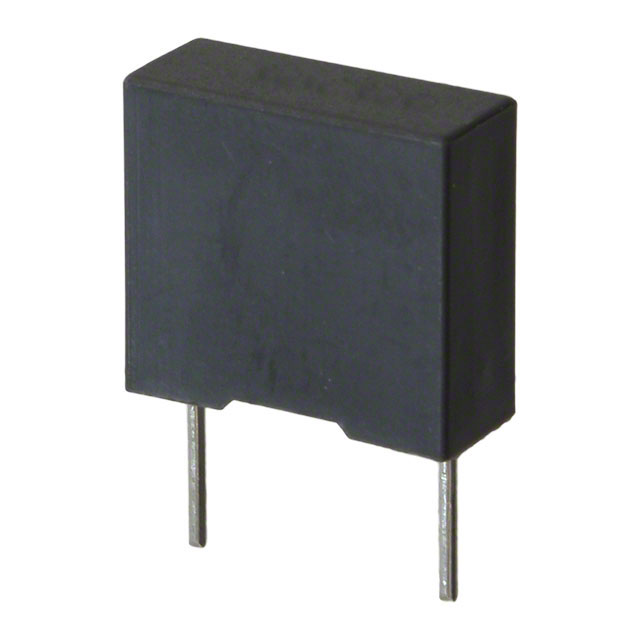

KEMET R75QD1220Z330J 膜电容, AEC-Q200 R75系列, 2200 pF, ± 5%, PP聚丙烯, 1 kV
R75系列采用金属化聚丙烯膜制成, 带有径向镀锡引线. 径向引线焊接至器末端的金属层上. 电容器封装在自熄性耐溶剂塑料外壳中, 热固性树脂材料符合UL 94V-0标准. 不同的电压参数和引线间距可选择两种不同的绕组结构. 如需更多信息, 请参阅性能特征. 可选择车用级别器件 引脚间距22.5 mm, 满足Automotive Electronics Council AEC-Q200认证标准. 典型应用包括电视中的偏转电路 S校正, 谐振电容器用于电子镇流器与紧凑型灯, 功率因数校正和耦合电容器用于开关模式电源 SMPS, 定时和振荡器电路. 不适合跨线应用 参见抑制器电容器.
75QD1220Z330J
- .
- 电压范围: 160 - 2,000 VDC
- .
- 电容范围: 220 pF - 33 µF, 电容容差: ±5％, ±10％, ±20％
- .
- 引线间距: 7.5 - 37.5 mm
- .
- 天候级别: 55/105/56, IEC 60068-1, 工作温度范围: -55°C至+105°C
- .
- 卷带包装, 符合IEC 60286-2标准
- .
- 符合RoHS标准, 无铅终端
- .
- 自愈
- .
- 车用 AEC-Q200级别, 22.5mm引脚间距
额定电压DC 1000 V
额定电压AC 400 V
电容 2200 pF
容差 ±5 %
产品系列 R75
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 1 kV
安装方式 Through Hole
引脚数 2
封装 径向盒
引脚间距 7.5 mm
长度 10 mm
宽度 4 mm
高度 9 mm
脚长度 17 mm
封装 径向盒
引脚间距 7.5 mm
介质材料 Polypropylene
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
制造应用 车用, Automotive, Consumer Electronics, 便携式器材, 高频，开关；高脉冲，DV/DT；功率因数校正 PFC, 汽车级；高频，切换；高脉冲，DV/DT, Power Management, 电源管理, 消费电子产品, 工业, Industrial, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
