RN-4020-PICTAIL

子板电路板, 蓝牙低能量, USB至UART接口, 极低功率板载

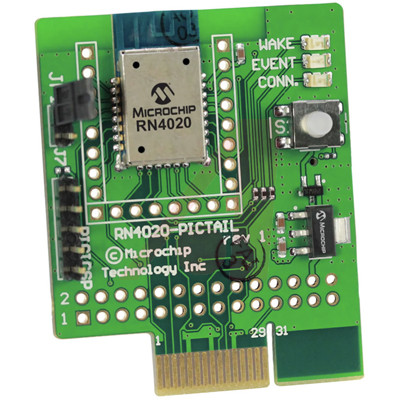

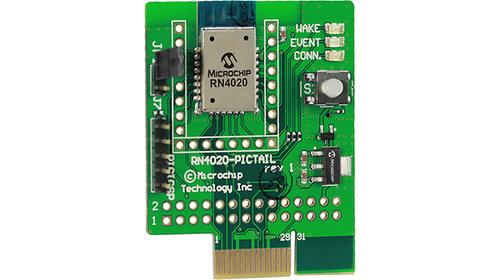

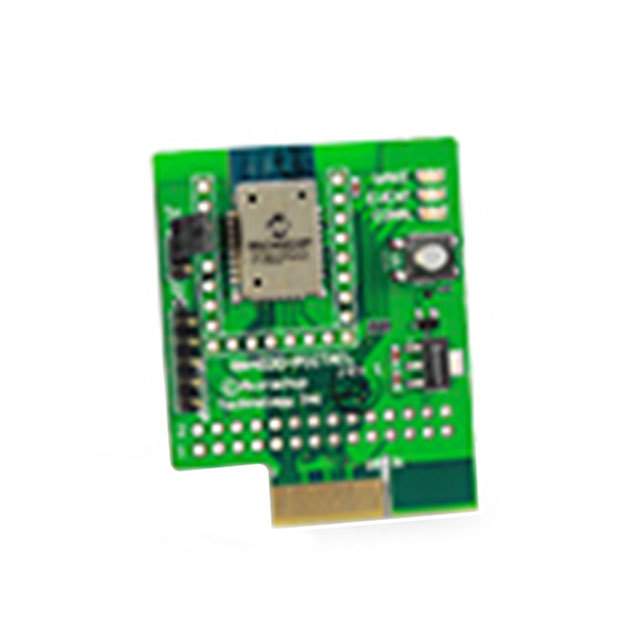

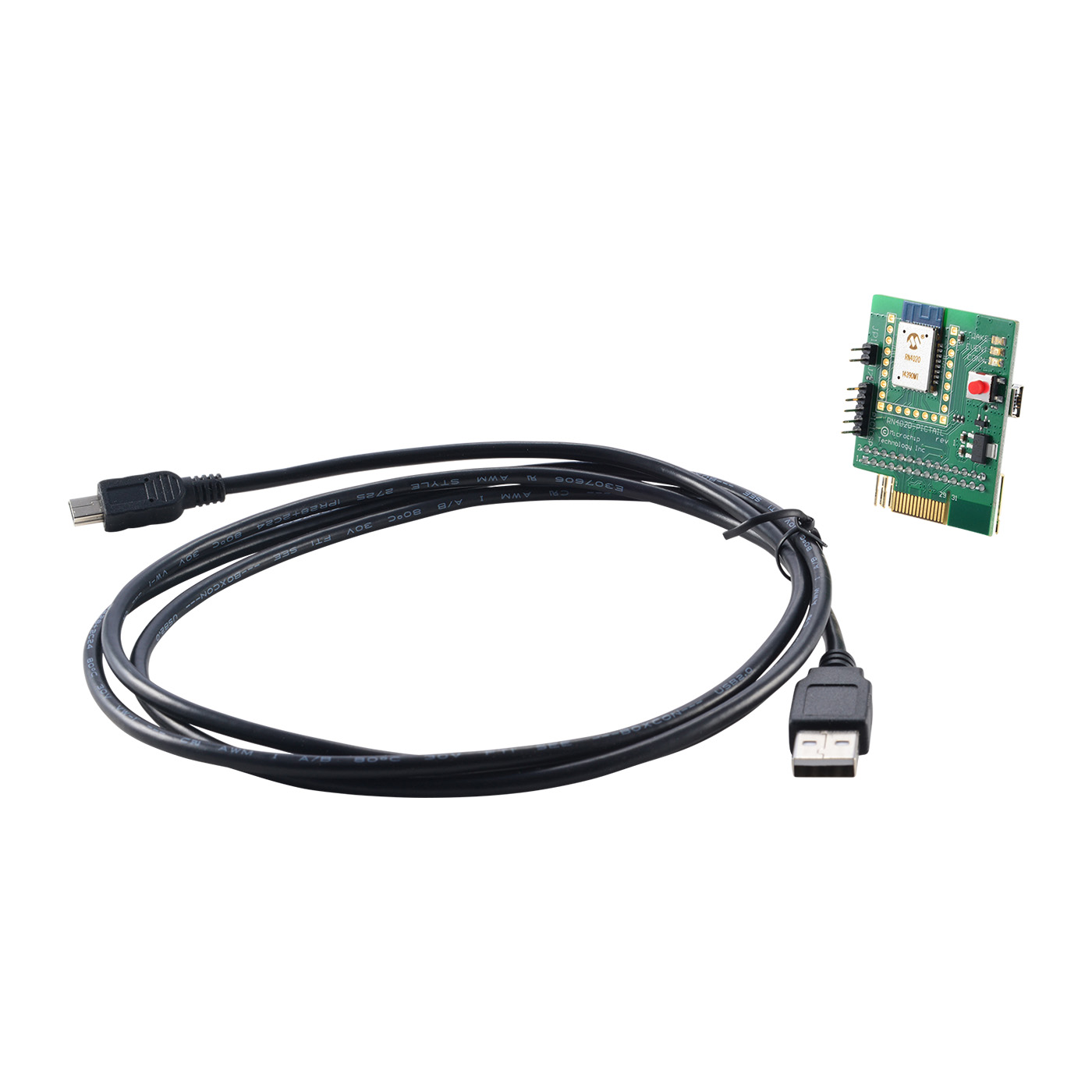

RN4020 PICtail Plus子板电路板是一个蓝牙低能耗的演示版, 展示RN4020认证的蓝牙低能耗模块BTLE. RN4020模块是一个单模蓝牙智能模块, 符合蓝牙核心规格4.0标准. RN4020模块上的高速UART接口和通用输入输出端口用于配置和传输数据. RN4020 PICtail Plus子板拥有PICtail plus和PICtail连接器, 用于连接至开发板上的PIC微控制器MCU, 这一微控制器通过所要求得引脚映射支持PICtail Plus或PICtail接口. PICtail电路板还含有一个板载PIC18 USB至UART串行桥, 可通过USB轻松串行连接至计算机.

.

可同 RN4020 BTLE模块一同进行灵活开发

.

状态LED指示灯和使用按钮

.

USB至UART接口

.

PICtail和PICtail Plus接口, 用于连接至 开发板

.

超低功率板载PIC18F25K50 MCU

.

PICkit串行编程器/调试器接口

.

多选项用于编程和实验

运行与PICtail模式时, 确保断开USB迷你B线缆.
