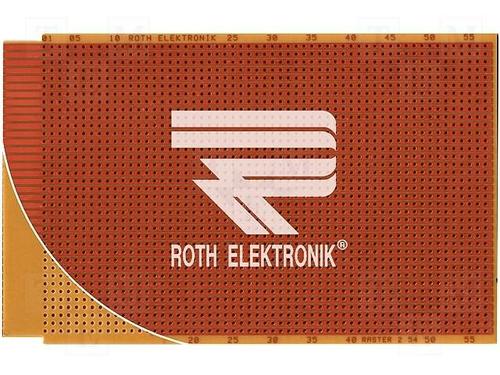

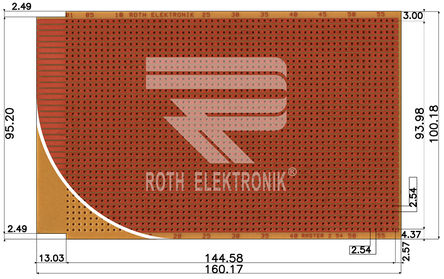

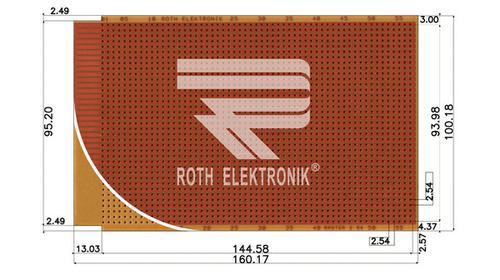

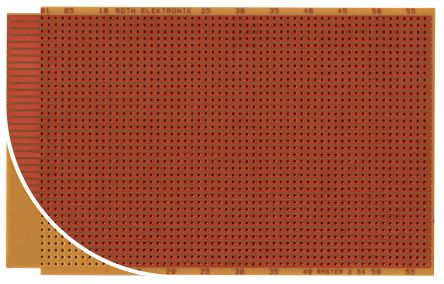

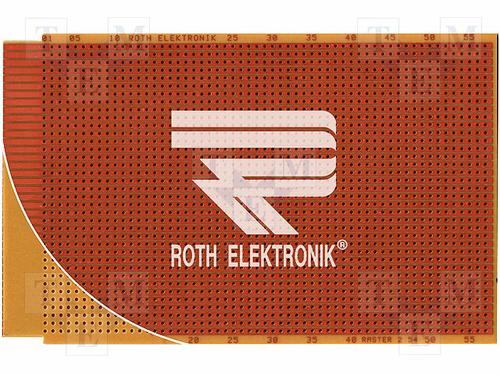

ROTH ELEKTRONIK RE523-HP 电路板, Eurocard, FR2, 环氧纸, 1.5mm, 100mm x 160mm
The is a PCB Eurocard with SRBP paper FR2 1.5mm board. It features single-sided 35µm Cu, organic soldering protection and 37 continuous strips with 57 holes. Direct connector 37-channel.
- .
- 2.54 x 2.54mm Hole spacing
欧时:
印刷电路板，带连续导体轨道RE520, RE521, RE522, RE523, RE524 欧洲尺寸 160 ´ 100 mm 印刷电路板由 FR2 层压纸 HP 制成，外涂阻焊层 FR4 环氧树脂电路板 LF，无铅，镀锡 材料厚度：1.5 mm 35-μm 铜叠层 孔模式：2.54 ´ 2.54 mm 连续导体轨道，带 Ø 1 mm 孔 栅格，用于各种多触点片（取决于设计）**Type** | **Conductor tracks / holes** | **Connector termination** ---|---|--- RE522-HP | 37 // 57 | DIN 41617 31-pin RE522-LF | 37 // 57 | DIN 41617 31-pin RE523-LF | 37 // 57 | Direct contact 37-pin RE524-HP | 36 // 61 | DIN 41612 type D-32 / AC RE524-LF | 36 // 61 | DIN 41612 type D-32 / AC **类型** | **导体轨道/钻孔** | **插头连接** ---|---|--- RE520-HP | 38 // 61 | - RE520-LF | 38 // 61 | - RE521-HP | 37 // 57 | DIN 41612 类型 D32 / AC RE521-LF | 37 // 57 | DIN 41612 类型 D32 / AC RE522-HP | 37 // 57 | DIN 41617，31 引脚 RE522-LF | 37 // 57 | DIN 41617，31 引脚 RE523-HP | 37 // 57 | 直接触点，37 引脚 RE523-LF | 37 // 57 | 直接触点，37 引脚 RE524-HP | 36 // 61 | DIN 41612 类型 D-32 / AC RE524-LF | 36 // 61 | DIN 41612 类型 D-32 / AC ### DIN 型条板### 适合与 KM6-II Eurocard 子架系统一起使用双面微板设计用于微处理器应用，在此应用中兼容性、灵活性、高密度和屏蔽是最重要的。 提供 VCC 导轨和 VCC 总线，但不连接，因此可以根据需要连接个别导轨。 64//96 路 DIN 41612 间接边缘连接器可以安装在任何一端。 3U 100x160 和 6U 233.4x160 板有电镀通孔 pth，作为标准类型的替代品。 这些板的额外优点是直接通过孔连接有底垫的顶部，因而不需要安装连接引脚等。 此外，接点的完整性得到改善，因为焊料除了流经孔之外还在两个表面上的组件引线周围成型。 这有助于建立坚固、可靠的连接。在可能面临高程度振动的应用中，这点是非常重要的。 Eurocard 由符合 BS4584 第 3 部分或第 16 部分的环氧玻璃材料（蓝色）制成，或由符合 BS4584 第 5 部分的 SRBP（合成树脂胶合纸）材料制成。 插件板厚为 1.6mm。 铜的重量 305g/m2 1oz/ft2。 按 2.54mm 的间距预钻 1.0mm（0.040 英寸）直径的孔，所有卡均可以与符合 DIN41612（参见连接器/端子）的间接边缘连接器一起使用，除了 SRBP 条板以外。### 注单面微板的接线样式与双面类型相同，但省去了板上的元件面的接地层和 0V 导轨。
e络盟:
电路板, Eurocard, FR2, 环氧纸, 1.5mm, 100mm x 160mm
TME:
Board: universal; single sided, prototyping; W:100mm; L:160mm
Newark:
# ROTH ELEKTRONIK RE523-HP PCB, EUROCARD, FR2, STRIPES, 2.54MM
