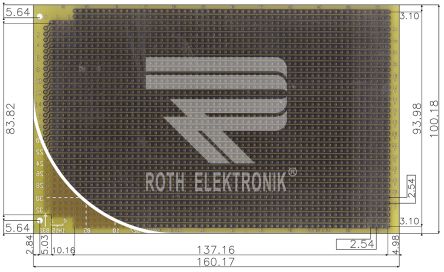

IHK 测试板 RE60, RE220, RE320, RE525 印刷电路板由 FR2 层压纸 HP 制成，外涂阻焊层 FR4 环氧树脂印刷电路板 LF，无铅，镀锡 尺寸：100 x 160 mm（欧洲尺寸） 材料厚度：1.5 mm 35 μm 铜叠层 孔模式：2.54 ´ DIN 类型矩阵板 矩阵板，带有 1 mm 的孔，节距为 2.54 mm。

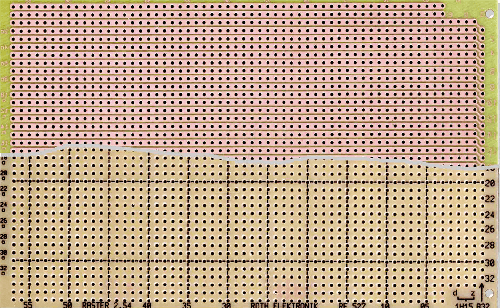

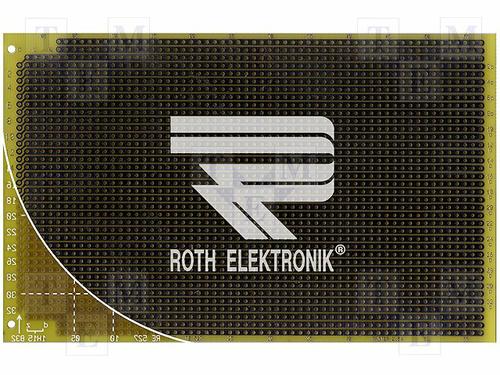

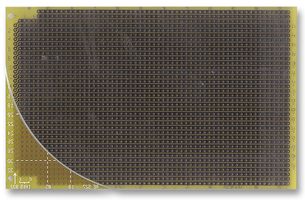

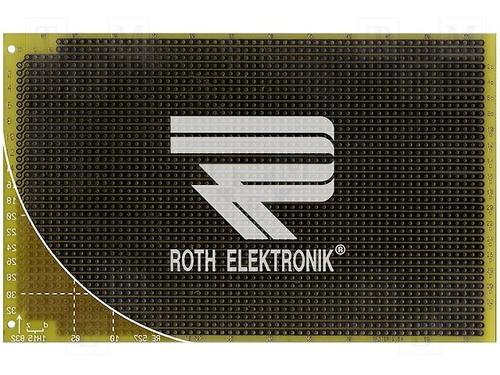

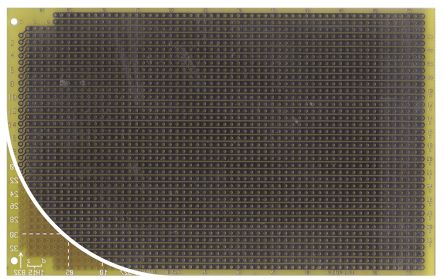

The is a Prototype PCB Eurocard with 2.54mm pitch spacing. It is made up of FR4 epoxy fibre glass composite and it has 38 continuous strips with 57 holes.
- .
- Single-sided 35µm Cu
- .
- Component print
欧时:
实验室卡，适用于插头连接器、圆形焊接点和 IHK 测试板RE60, RE220, RE320, RE525 印刷电路板由 FR2 层压纸 HP 制成，外涂阻焊层 FR4 环氧树脂印刷电路板 LF，无铅，镀锡 尺寸：100 x 160 mm（欧洲尺寸） 材料厚度：1.5 mm 35 μm 铜叠层 孔模式：2.54 ´ 2.54 mm 焊接点 Ø 2.1 / 2.2 mm；孔 Ø 1 mm RE 60 - 测试板，适合通信电工和 IT人员使用 RE525 - 测试板，适合工业电工使用 RE526 插头连接 H15，36 导体轨道，位置印制在背面 RE527 插头连接，适用于 32 / 64 引脚 DIN 41612 38 导体轨道，位置印制在背面 **类型** | **焊接区/导体轨道** | **插头连接** ---|---|--- RE060-HP | 37 ´ 56 | DIN 41612 类型 C-96 / abc RE060-LF | 37 ´ 56 | DIN 41612 类型 C-96 / abc RE220-HP | 37 ´ 58 | DIN 41617 类型，31 引脚 RE220-LF | 37 ´ 58 | DIN 41617 类型，31 引脚 RE320-HP | 37 ´ 53 | DIN 41612 类型 C-96 / abc RE320-LF | 37 ´ 53 | DIN 41612 类型 C-96 / abc RE525-HP | 37 ´ 57 | DIN 41612 类型 D-32 / R5.08 RE525-LF | 37 ´ 57 | DIN 41612 类型 D-32 / R5.08 RE840-LF | 53 ´ 89 | 2 ´ DIN 41612 类型 C-96 / abc RE526-HP | 36 | 15 引脚 DIN 41612 设计 H RE526-LF | 36 | 15 引脚 DIN 41612 设计 H RE527-HP | 38 | 32 引脚 DIN 41612 设计 C a 2.54 mm 32 引脚 DIN 41612 设计 D a+c 5.08 mm RE 527 LF | 38 | 32 引脚 DIN 41612 设计 C a 2.54 mm 32 引脚 DIN 41612 设计 D a+c 5.08 mm ### DIN 类型矩阵板矩阵板，带有 1 mm 的孔，节距为 2.54 mm。
e络盟:
ROTH ELEKTRONIK RE527-LF 电路板, Eurocard, FR4, 环氧玻璃复合, 1.5mm, 100mm x 160mm
TME:
Board: universal; single sided, prototyping; W:100mm; L:160mm
Newark:
# ROTH ELEKTRONIK RE527-LF PCB, EUROCARD, FR4, STRIPES, 2, 54MM
