RN-42-EK

MICROCHIP  RN-42-EK  受限产品, 评估套件, RN42, CL2蓝牙

Bluetooth 2.1 + EDR 2 类评估套件

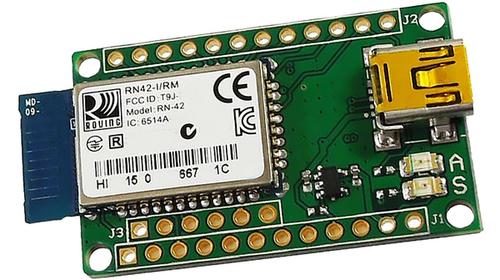

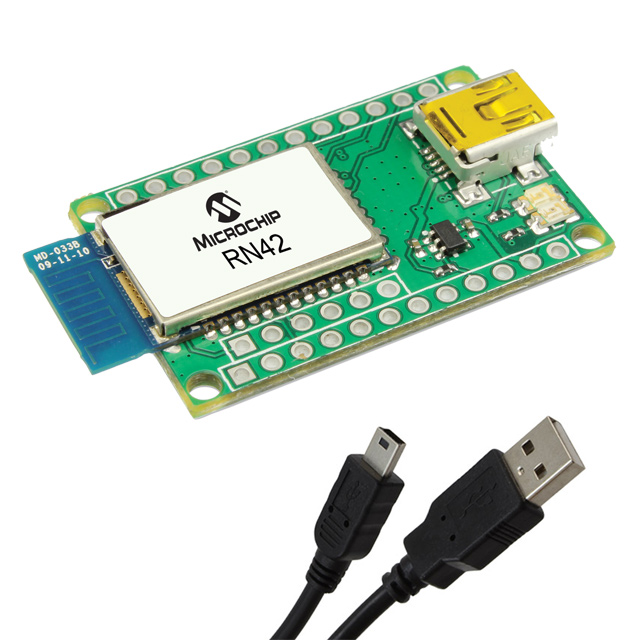

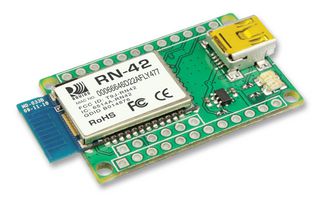

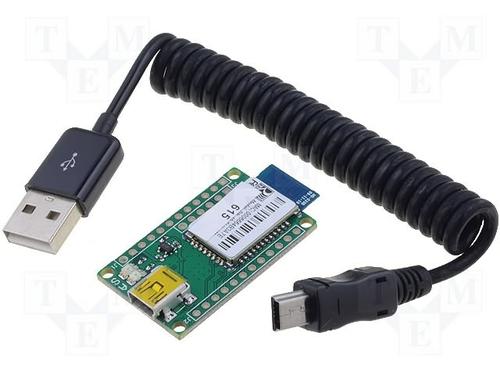

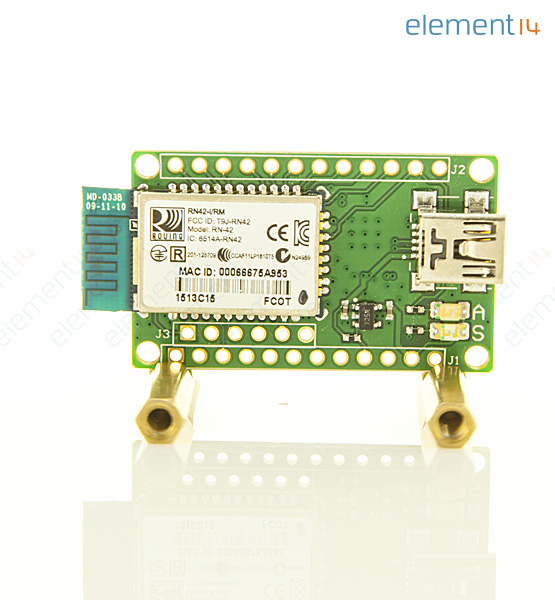

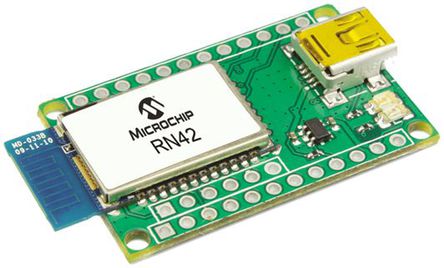

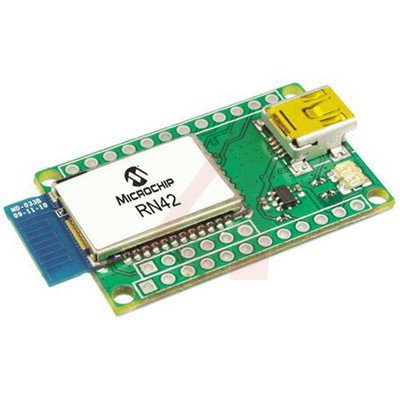

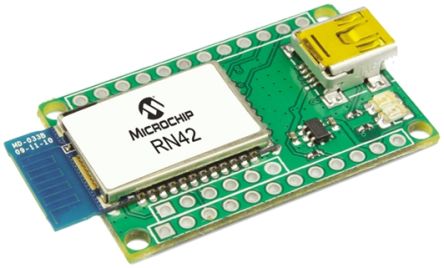

RN-42-EK 是一个评估套件，用于 RN42 蓝牙 2 类模块。 它非常灵活，可通过标准 USB 接口直接连接到 PC，或通过 TTL UART 接口连接到嵌入式处理器。

**RN42-EK 评估模块**

RN42 蓝牙模块

USB-UART 串行接口

Mini USB 插座

DIP 开关，用于：默认波特率、自动发现、自动控制和工厂重置

2 个状态 LED

GPIO 管座垫

编程管座垫

板载 +3.3V 稳压器

由 USB 插座供电

尺寸：44 x 24 x 13mm

**RN42 2 类蓝牙模块**

Bluetooth 2.1 + EDR（增强数据速率）收发器模块

向后兼容 Bluetooth 2.0、1.2 和 1.1

射频频率范围：2.402 至 2.480GHz，带 79 个频道

调制：GFSK，带 FHSS

射频输出功率：+4dBm

接收器灵敏度：-80dBm

主机通信：串行 UART，带 RTS/CTS 流量控制

持续 SPP 数据传输率：240kbps（从属），300kbps（主）

嵌入式蓝牙堆栈：GAP、SDP、RFCOMM 和 L2CAP 协议，带 SPP 和 DUN 配置文件

AES-128 加密

印刷电路板天线

电源：+3.0V 至 +3.6V 直流

工作温度范围：-40 至 +85°C

应用：电缆更换、条码扫描仪、测量和监控系统、工业传感器和控件、医疗设备

### 注

还单独提供 RN42 蓝牙模块，RS 部件号 765-2879。

### 认可

蓝牙、FCC、IC、CE

### 随附

USB 电缆
