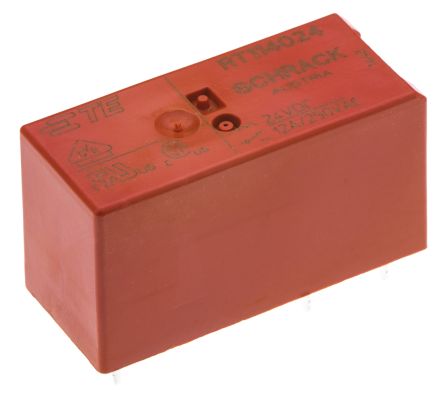

TE CONNECTIVITY / SCHRACK RT114024 通用继电器, 功率电路板继电器 RT1系列, 功率, 无锁定, SPDT
RT1 和 RT2 系列印刷电路板电源继电器
RT 系列 1 和系列 2 通孔安装印刷电路板电源继电器具有各种触点配置和线圈电压。
RT1 印刷电路板具有 3.5 mm 引脚，并可防磁通泄漏
RT2 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RT3 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTB 印刷电路板具有 3.5 mm 引脚，且耐清洗
RTD 印刷电路板具有 5 mm 引脚，且耐清洗
RT4 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTE 印刷电路板具有 5 mm 引脚，且耐清洗
爬电距离和间隙 10//10 mm
应用：接口、自动化、家用电器、安全照明、热力系统
### 注
部件号 RT... F，F 表示 UL F 类要求的线圈绝缘系统
### 认可
UL，CSA，VDE
额定电压AC 250 V
额定电流 12 A
输入电压DC 24.0 V
触点类型 SPDT
功耗 400 mW
跌落电压 2.40 V
触点额定电流 12 A
线圈电压 24 VDC
线圈电流 16.7 mA
线圈功率DC 400 mW
线圈电阻 1.44 kΩ
线圈电压DC 24 V
开关电流Max 12 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 24 VDC
安装方式 Through Hole
引脚数 5
封装 -

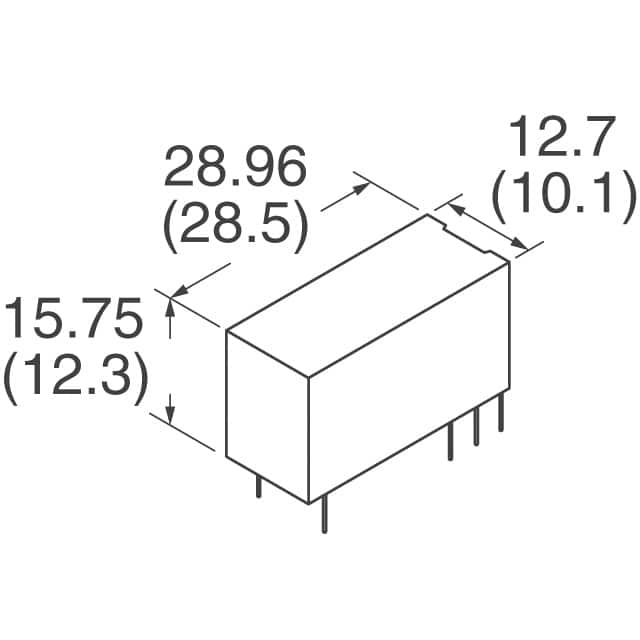

长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 -
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 电源管理, Consumer Electronics, 消费电子产品, Industrial, Power Management, Automation & Process Control, Consumer Electronics, 自动化与过程控制, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536410050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RT114024 TE Connectivity 泰科 | 当前型号 | 当前型号 |
RTB14024 泰科 | 类似代替 | RT114024和RTB14024的区别 |
RTD14024 泰科 | 类似代替 | RT114024和RTD14024的区别 |
G2RL-1-DC24 欧姆龙 | 类似代替 | RT114024和G2RL-1-DC24的区别 |
