TE Connectivity RT1 和 RT2 系列印刷电路板电源继电器RT 系列 1 和系列 2 通孔安装印刷电路板电源继电器具有各种触点配置和线圈电压。 RT1 印刷电路板电源继电器为 12A，具有 3.5mm 引脚和磁通防护 RT2 印刷电路板电源继电器为 12A，具有 5mm 引脚和磁通防护 RT3 印刷电路板电源继电器为 16A，具有 5mm 引脚和磁通防护 RTB 印刷电路板电源继电器为 12A，具有 3.5mm 引脚且耐清洗 RTD 印刷电路板电源继电器为 16A，具有 5mm 引脚且耐清洗 RT4 印刷电路板电源继电器为 8A，具有 5mm 引脚和磁通防护 RTE 印刷电路板电源继电器为 8A，具有 5mm 引脚且耐清洗爬电距离和间隙 10//10 mm 应用：接口、自动化、家用电器、安全照明、热力系统 ### 认可UL，CSA，VDE### TE Connectivity
RT1 和 RT2 系列印刷电路板电源继电器
RT 系列 1 和系列 2 通孔安装印刷电路板电源继电器具有各种触点配置和线圈电压。
RT1 印刷电路板具有 3.5 mm 引脚，并可防磁通泄漏
RT2 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RT3 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTB 印刷电路板具有 3.5 mm 引脚，且耐清洗
RTD 印刷电路板具有 5 mm 引脚，且耐清洗
RT4 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTE 印刷电路板具有 5 mm 引脚，且耐清洗
爬电距离和间隙 10//10 mm
应用：接口、自动化、家用电器、安全照明、热力系统
### 注
部件号 RT... F，F 表示 UL F 类要求的线圈绝缘系统
### 认可
UL，CSA，VDE
额定电压AC 250 V
额定电流 8 A
额定功率 400 mW

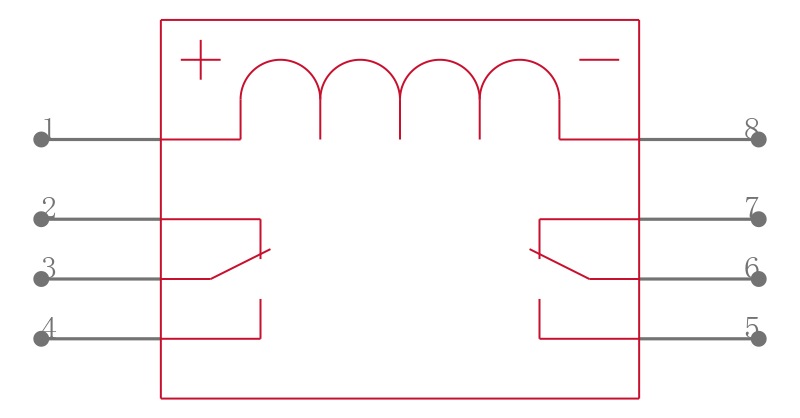

触点类型 DPDT
跌落电压 3.60 V
触点额定电流 8 A
线圈电压 24 VAC
线圈电压AC 24 V
线圈电阻 350 Ω
载流 8.00 A
线圈功率AC 760 mW
额定电流Max 8 A
额定功率Max 2 KVA
开关电流Max 8 A
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 400 VAC

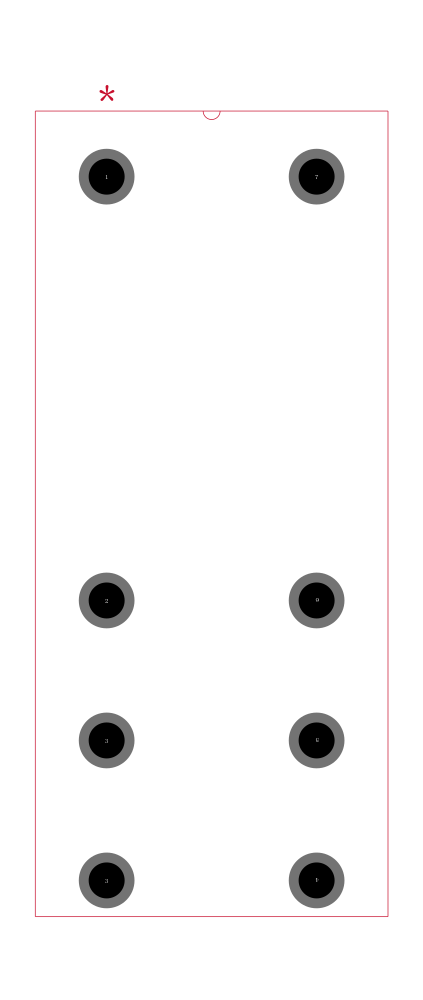

安装方式 Through Hole
引脚数 8
封装 DIP

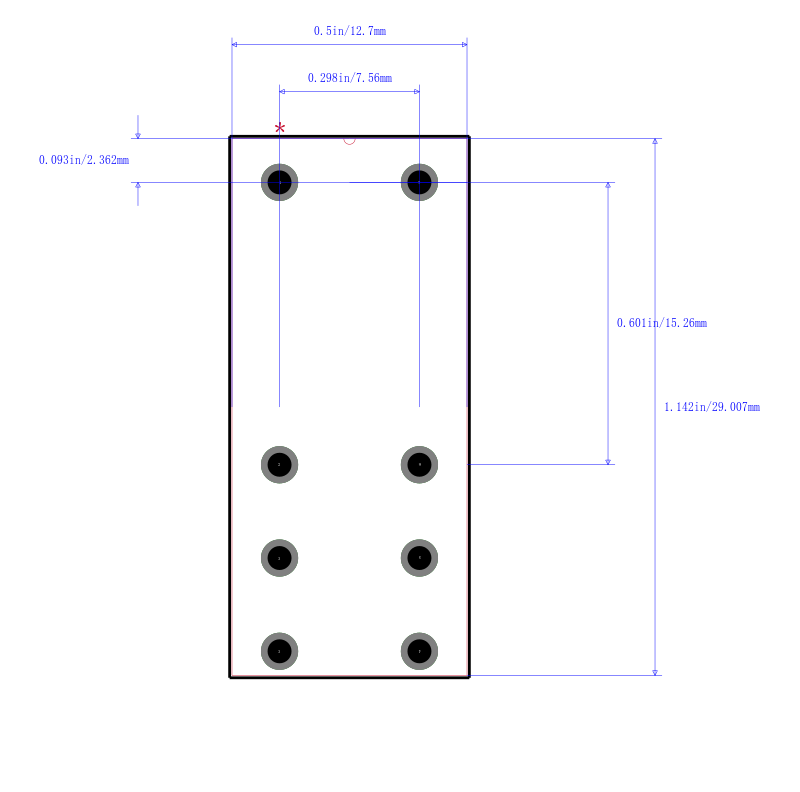

长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 DIP
触点材质 Silver Nickel
工作温度 -40℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 Automation & Process Control, Clock & Timing, 自动化与过程控制, 时钟与计时
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536410050
