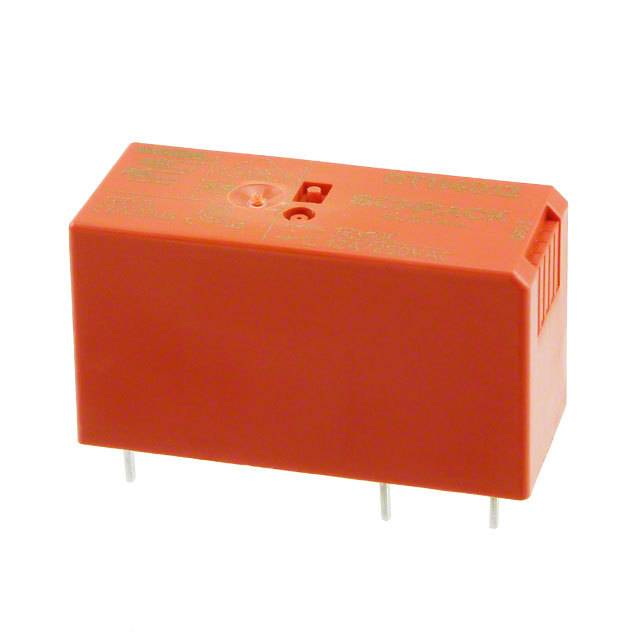

TE CONNECTIVITY / SCHRACK RT114012 通用继电器, 功率电路板继电器 RT1系列, 功率, 无锁定, SPDT
RT1 和 RT2 系列印刷电路板电源继电器
RT 系列 1 和系列 2 通孔安装印刷电路板电源继电器具有各种触点配置和线圈电压。
RT1 印刷电路板具有 3.5 mm 引脚，并可防磁通泄漏
RT2 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RT3 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTB 印刷电路板具有 3.5 mm 引脚，且耐清洗
RTD 印刷电路板具有 5 mm 引脚，且耐清洗
RT4 印刷电路板具有 5 mm 引脚，并可防磁通泄漏
RTE 印刷电路板具有 5 mm 引脚，且耐清洗
爬电距离和间隙 10//10 mm
应用：接口、自动化、家用电器、安全照明、热力系统
### 注
部件号 RT... F，F 表示 UL F 类要求的线圈绝缘系统
### 认可
UL，CSA，VDE
额定电压AC 250 V
额定电流 12 A
输入电压DC 12.0 V

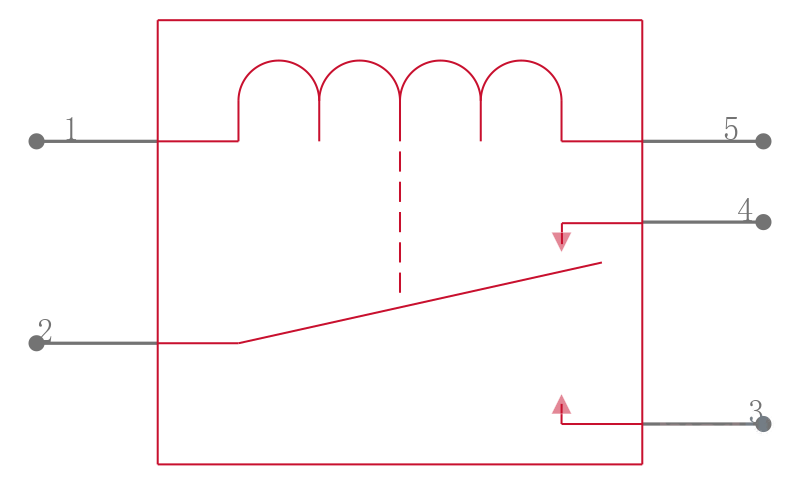

触点类型 SPDT
功耗 400 mW
跌落电压 1.20 V
触点额定电流 12.0 A
线圈电压 12 VDC
线圈电流 33.3 mA
线圈功率DC 400 mW
线圈电阻 360 Ω
线圈电压DC 12 V
额定功率Max 3 KVA
开关电流Max 12 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 12 VDC
安装方式 Through Hole
引脚数 5
封装 -
长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 -
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业, Automation & Process Control, Industrial, 自动化与过程控制, 电源管理, Power Management, 消费电子产品, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536410050
