RCJ-011概述

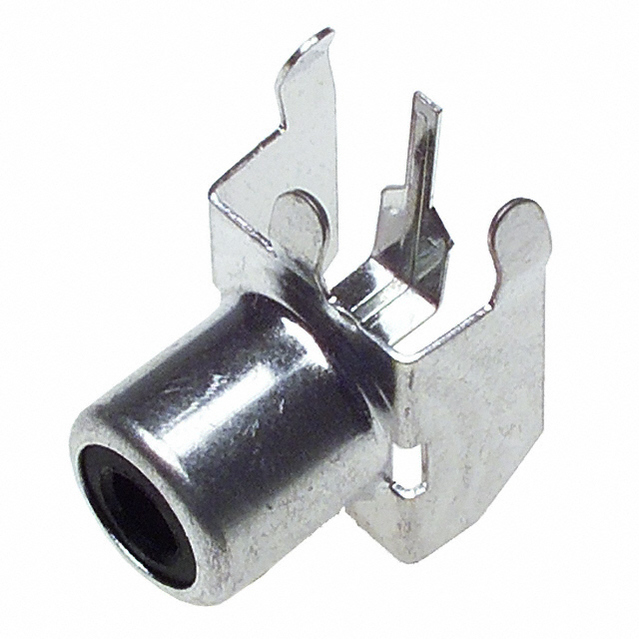

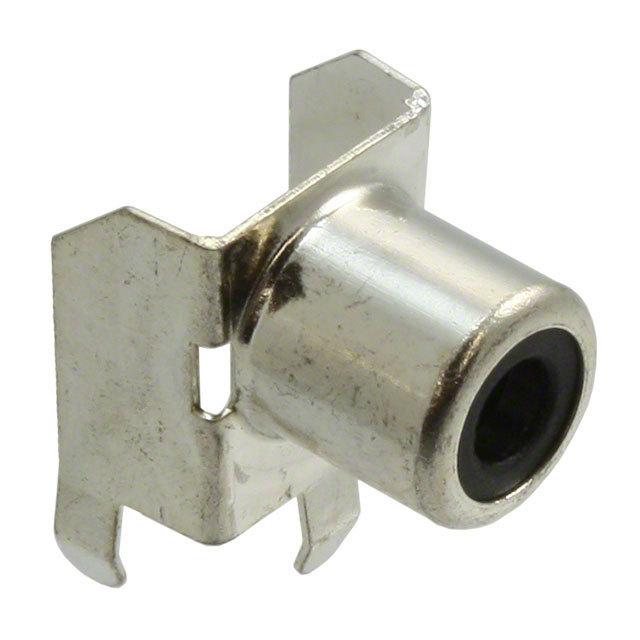

PCB 安装非屏蔽母头黑色单声道 RCA 插孔

3.20mm ID, 9.00mm OD RCA Phono RCA Jack Mono Connector Solder

欧时:
RCA jack, 1P, rt, through hole, BK

立创商城:
RCJ-011

得捷:
CONN RCA JACK MONO 3.2MM R/A

艾睿:
Conn RCA Jack RCP 2 POS Solder RA Thru-Hole 2 Terminal 1 Port

Chip1Stop:
RCA jack, 1P, rt, through hole, BK

Verical:
Conn RCA Jack RCP 2 POS Solder RA Thru-Hole 2 Terminal 1 Port

RCJ-011中文资料参数规格

技术参数

触点数 2

极性 Female

触点电镀 Tin

绝缘电阻 50 MΩ

方向 Horizontal

接触电阻 30 mΩ

拔插次数 5000

安装角度 90.0 °

屏蔽 Yes

工作温度Max 85 ℃

工作温度Min -20 ℃

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 12 mm

直径 3.60 mm

封装 -

物理参数

外壳颜色 Yellow

颜色 Black

触点材质 Brass

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

RCJ-011引脚图与封装图

在线购买RCJ-011

型号： RCJ-011

制造商： CUI

描述：PCB 安装非屏蔽母头黑色单声道 RCA 插孔
