RECOM POWER RCD-24-0.70/PL/B 发光二极管驱动器, 直流/直流转换器, 恒流, 可调, RCD-24-PL系列, 表面安装设备, 模拟,数字,PWM, 24.5 W, 35 V

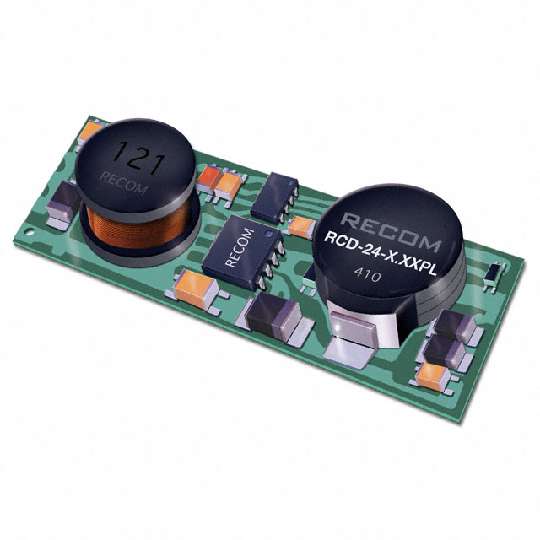

Recom SMD 开放式机架恒定电流降压 驱动器 - RCD-24-PL 系列
RCD-24-PL 系列 SMD 安装、无引脚、开放式框架、恒定电流 LED 驱动器,用于驱动高功率白色 LED。 这些无引脚、开放式框架、恒定电流 LED 驱动器使用 2 种 LED 调光方法;PMW/数字控制和模拟电压调光可独立,还可组合使用。 这些恒定电流 LED 驱动器具有 A 类(部件号后缀为 /A)或 B 类(部件号后缀为 /B)内置 EMC 过滤。 这些恒定电流 LED 驱动器的合适应用包括条状照明、墙壁垫圈和荧光管更换设计,其中需要薄型和窄宽度。
宽输入和输出电压范围
无引脚 SMD 开放式机架设计,用于降低成本和尺寸
高环境温度为 70°C,不降低
数字 PWM 和模拟电压调光
短路和过温保护
效率高达 96%
EMC 符合 EN55022 A 类标准(请参见后缀带 /A 的部件号)
EMC 符合 EN55022 B 类标准(请参见后缀带 /B 的部件号)
### 注
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
### 标准
EN 60950-1
额定功率 25 W
输出接口数 1
输出电压 2V ~ 35V
输出电流 700 mA
输出功率 25 W
输入电压Max 36 V
输入电压Min 4.5 V
输出电压Max 35 V
输出电流Max 700 mA
输出功率Max 24.5 W
额定电压 4.5VDC ~ 36VDC
输入电压 4.5V ~ 36V
安装方式 Surface Mount
引脚数 6
封装 SMD-6
长度 31 mm
宽度 11.4 mm
高度 6.6 mm
封装 SMD-6
工作温度 -40℃ ~ 75℃
产品生命周期 Active
包装方式 Tube
制造应用 照明, 发光二极管照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
RCD-24-0.70/PL/B RECOM Power | 当前型号 | 当前型号 |
RCD-24-0.70/PL/B-R RECOM Power | 完全替代 | RCD-24-0.70/PL/B和RCD-24-0.70/PL/B-R的区别 |
