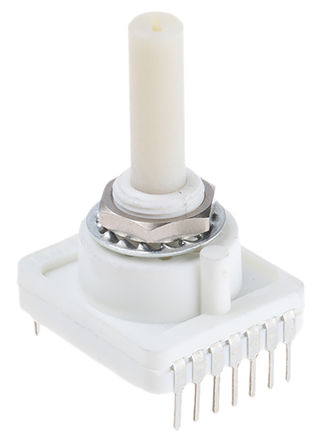

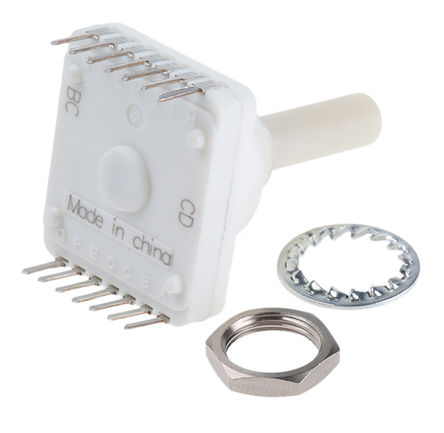

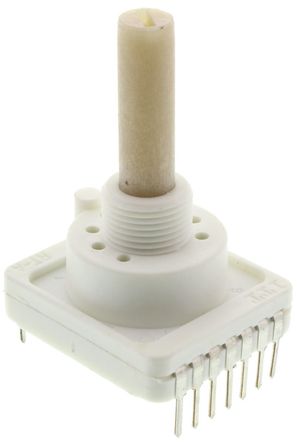

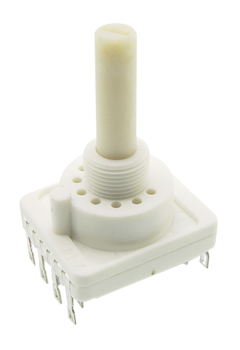

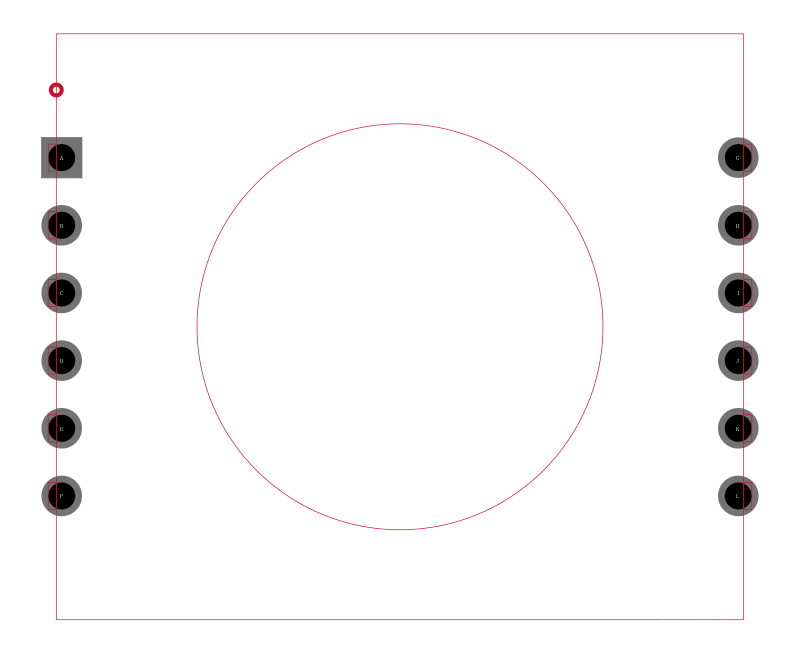

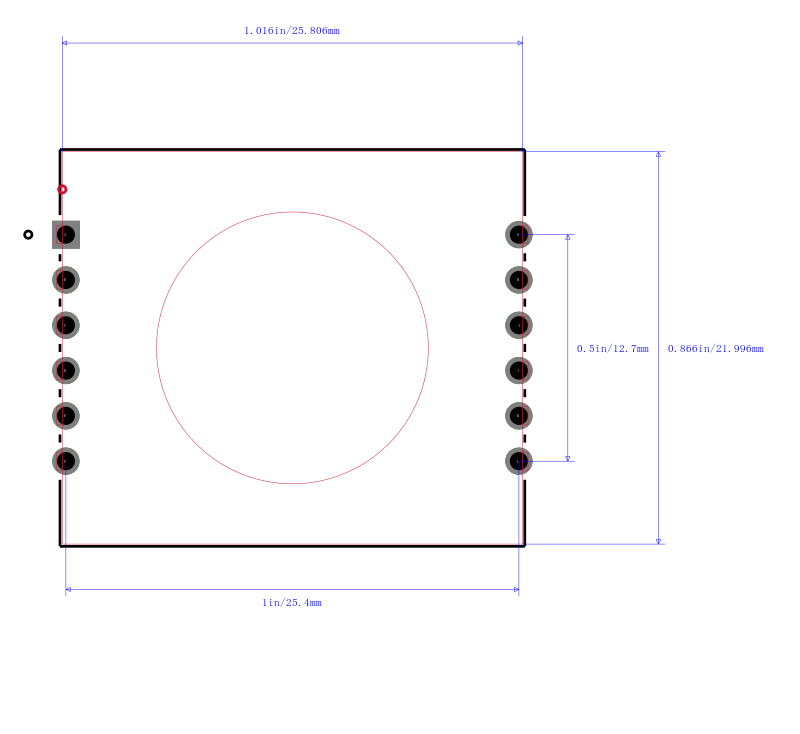

RTAP4ES10M25NS

M10 安装衬套进行面板安装 轴和主体采用自熄热塑性塑料模制而成 面板开孔：Ø10.5mm 轴：Ø6mm 镀银黄铜，先断后合作用触点，BCD 类型位置之间操纵角度为 36°，其它类型位置之间的操纵角度为 30° 注 数字是指输入/输出位置。 小写字母指极性编号，例如 b4 = 第 2 极的第 4 个位置。 共用端位置用 C 表示。 无连接端用 NO 表示。使用 BCD 开关，至少一对补充接地线（C1、C2 或 C3）必须连接在一起，以确保正确操作。 为提供最大可靠性，请尽可能将所有接地线连接在一起。 印刷电路板和面板安装组合

印刷电路板安装旋转

印刷电路板安装，轴操纵，也可使用提供的螺纹 M10 安装衬套进行面板安装

轴和主体采用自熄热塑性塑料模制而成

面板开孔：Ø10.5mm

轴：Ø6mm

镀银黄铜，先断后合作用触点，BCD 类型位置之间操纵角度为 36°，其它类型位置之间的操纵角度为 30°

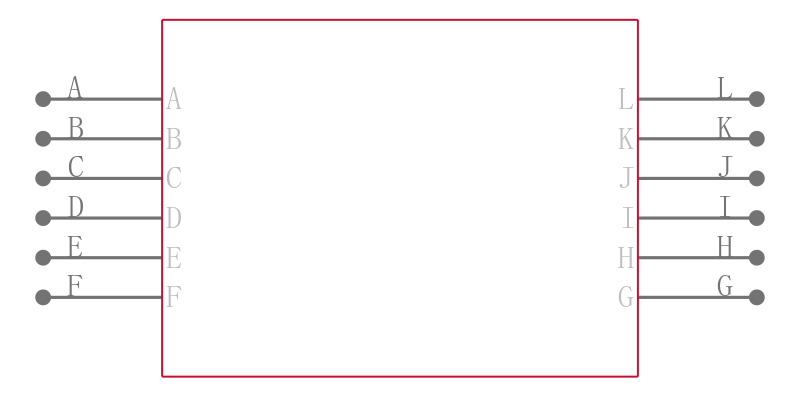

开关类型 | 引脚标识符号 |   |   |   |   |   |   |   |   |   |   |   |   |

---|---|---|---|---|---|---|---|---|---|---|---|---|---|---

  | A | B | C | D | E | F | G | H | I | J | K | L | M | N

双路 － 四极 | d1 | d2 | b1 | b2 | cC | 否 | aC | dC | 否 | bC | c1 | c2 | a1 | a2

六路 － 双极 | aC | a1 | a2 | a3 | b6 | b5 | b4 | a4 | a5 | a6 | b3 | b2 | b1 | bC

十路 B.C.D - 单极 | 4 | 2 | 8 | 1 | C3 | C1 | C2 | 2 | 4 | 8 | 1 | C3 | C2 | C1

十二路 － 单极 | 1 | 2 | 3 | C | 12 | 11 | 10 | 4 | 5 | 6 | C | 9 | 8 | 7

### 注

数字是指输入/输出位置。 小写字母指极性编号，例如 b4 = 第 2 极的第 4 个位置。 共用端位置用 C 表示。 无连接端用 NO 表示。使用 BCD 开关，至少一对补充接地线（C1、C2 或 C3）必须连接在一起，以确保正确操作。 为提供最大可靠性，请尽可能将所有接地线连接在一起。
