N 系列压接插头直向公 N 压接插头。 该连接器的螺钉连接提供良好的 HF 性能。 允许的高功率。 阻抗： | 50 Ω ---|--- 推荐的工作频率： | 0 → 11 GHz R.O.S.: | 最大 1.3 插入损耗： | 10 GHz 时 0.15 dB/m H.F. 泄漏： | 最小 –90 dB 2 → 3 GHz 绝缘电阻： | 最小 5000 MΩ 接地时的工作电压： | 850 V 有效电压 最大 耐受性： | 500 次操作 工作温度： | –55 °C → +155 °C 材料 | \- 主体：BBR 黄铜 \- 中心触点：镀金黄铜 \- 绝缘：PTFE \- 密封：硅树脂合成橡胶 参照 | Ø mm | 库存号 | ---|---|---|--- Radiall | 电缆 | 号 | 电缆 R 161 075 | 10 | 295-6696 | RG 213/U R 161 088 | 11 | 295-6719 | RG 214/U R 161 082 | 5 | 295-6725 | RG 58 C/U；RG 141 A/U R 161 083 | 5 | 295-6731 | RG 142 B/U ### RadiallBBR Bronze Blanc Radiall，镀白青铜 50Ω N 连接器，满足高频率通信应用的可靠低损耗性能要求。 低互调 非磁性和防腐蚀 防刮擦与耐磨性 频率范围 | 直流到 11GHz | ---|---|--- VSWR（典型） | 1GHz | 5GHz 直向 RG58 | 1.05 | 1.1 直向 RG213/214 | 1.04 | 1.09 90° RG58 | 1.04 | 1018 90° RG213/214 | 1.04 | 1.2 绝缘电阻（最小） | 5000MΩ | 中心触点电阻（最大） | 1.5mΩ | **工作电压** | | RG58 | 850V 交流 | RG213/214 | 1400V 交流 | **耐电压** | | RG58 | 1500V 交流 | RG213/214 | 2500V 交流 | **材料** | | 主体 | 黄铜 | **触点** | 1GHz | 公 | 黄铜 | 母 | 铍铜 | 绝缘体 | PTFE | **电镀** | | 主体 | 白青铜 | 触点 | 金 | 压接工具 --- **电缆类型** | **电缆组** | **使用压接工具** RG58 | A | 456-431, 453-870 RG213 | T | 405-304 RG214 | W | 405-304

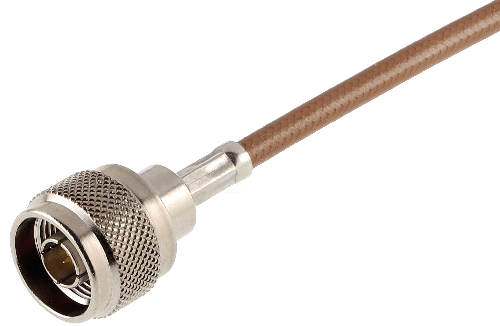

直向公 N 系列压接插头
直向公 N 压接插头。
该的螺钉连接提供良好的 HF 性能。
允许的高功率。
阻抗： | 50 Ω
---|---
推荐的工作频率： | 0 → 11 GHz
R.O.S.: | 最大 1.3
插入损耗： | 10 GHz 时 0.15 dB/m
H.F. 泄漏： | 最小 –90 dB 2 → 3 GHz
绝缘电阻： | 最小 5000 MΩ
接地时的工作电压： | 850 V 有效电压 最大
耐受性： | 500 次操作
工作温度： | –55 °C → +155 °C
材料 | \- 主体：BBR 黄铜
\- 中心触点：镀金黄铜
\- 绝缘：PTFE
\- 密封：硅树脂合成橡胶
参照 | Ø mm | 库存号 |
---|---|---|---
| 电缆 | 号 | 电缆
R 161 075 | 10 | 295-6696 | RG 213/U
R 161 088 | 11 | 295-6719 | RG 214/U
R 161 082 | 5 | 295-6725 | RG 58 C/U；RG 141 A/U
R 161 083 | 5 | 295-6731 | RG 142 B/U
