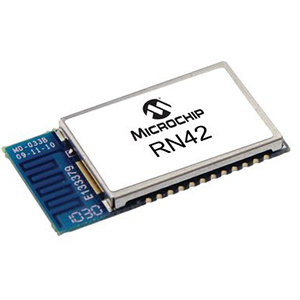

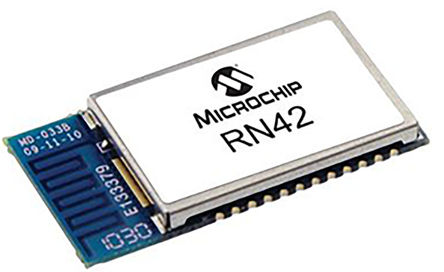

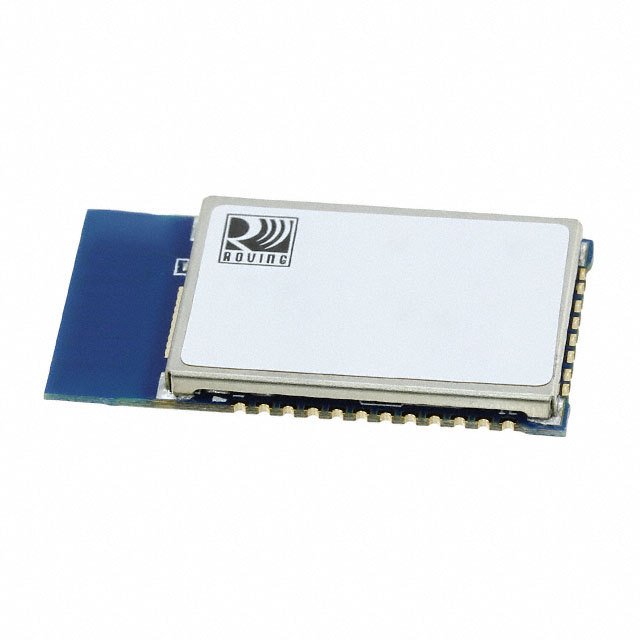

RN42-I/RM630

RN-42 Bluetooth 2.1 + EDR 2 类模块，SPP 型Microchip RN42 2 类蓝牙模块是体积小巧、低功率且易于集成的解决方案，用于将蓝牙通信添加到设计中。 RN42 经过完全认证，支持多个接口协议，且具有低功耗，使其成为理想的嵌入式解决方案。### 特点完全符合蓝牙版本 2.1 模块；支持版本 2.1 以及增强的数据传输率 EDR 向后兼容 Bluetooth 2.0、1.2 和 1.1 ASCII 命令界面，通过 UART 低功耗：26 μA 睡眠，3 mA 连接，30 mA 传输 小型设计 UART（SPP 或 HCI）和 USB （仅限 HCI ）数据连接接口 嵌入式蓝牙协议栈包括 GAP、SDP、RFCOMM、L2CAP 协议，带 SPP、HID 和 DUN 配置文件支持 符合蓝牙技术联盟 蝶形表面安装垫，用于印刷电路板安装 RN42 / RN42N 或 2 x 10 插座兼容引脚 RN42XV 2 类功率放大器 印刷电路板天线 RN42/RN42XVP，无天线 RN42N、U.FL 天线插座 RN42XVU AES-128 加密 与 Microchip 微控制器系列（PIC16F、PIC18F、PIC24F/H、dsPIC33 和 PIC32）兼容 ### 性能射频频率范围：2.402 GHz 至 2.480 GHz，带 79 个频道 射频输出功率：+4 dBm 接收器灵敏度：-80 dBm 范围最大为 10 米 持续 SPP 数据传输率：240 Kbps（从属模式），300 Kbps（主模式） HCI 数据传输率：HCI 模式下，1.5 Mbps 持续，3.0 Mbps 爆破 主机通信：串行 UART，带 RTS/CTS 流量控制 电源：+3.0 V 至 +3.6 V 直流 ### 认可蓝牙、FCC、IC、CE### 蓝牙 - Microchip

The from is a Bluetooth data module with firmware version 6.30. The RN42 is a small form factor, low power, Class 2 Bluetooth radio for designers who want to add wireless capability to their products. The RN42 supports multiple interface protocols, is simple to design in and is fully certified, making it a complete embedded Bluetooth solution. The RN42 is functionally compatible with the RN41. With its high-performance PCB trace antenna and support for Bluetooth EDR, the RN42 delivers up to 3Mbps data rate for distances up to 20meters.

.

Fully certified class 2 Bluetooth 2.1 + EDR module, SPP profile

.

Onboard embedded Bluetooth stack no host processor required

.

UART data connection hardware interfaces

.

Supports Bluetooth data link to iPhone/iPad/iPod Touch

.

VDD range from 3V to 3.6V, temperature of -40°C to +85°C, package size is 13.4mm x 25.8mm x 2.4mm

.

Supports HID profile for making accessories such as keyboards, mouse, pointing devices

.

Programmable low power modes, secure communications, 128bit encryption

.

UART local and over-the-air RF configuration, auto-discovery/pairing requires no software

.

Castellated SMT pads for easy and reliable PCB mounting

.

Supports SPP and DUN profiles, Bluetooth SIG qualified
