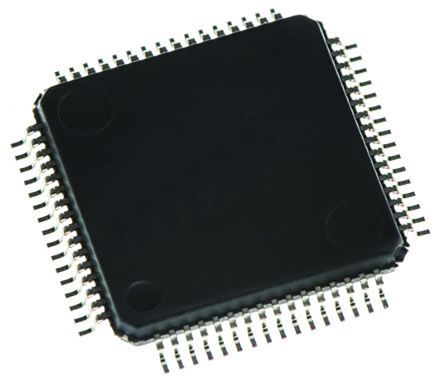

RX23T 系列 128 kB 闪存 10 kB SRAM 40 MHz 32-位 微控制器 - LQFP-64
RX series IC 32-位 40MHz 128KB(128K x 8) 闪存 64-LFQFP(10x10)
欧时:
RX23T 微控制器Renesas RX23T RX 系列设备是 32 位微控制器,结合了高性能和电源效率。 在正常操作过程中,具有 115 μA/MHz 的低功耗,在软件待机模式下,为 45 μA。 RX23T 专门针对电动机控制应用而定制。 板载浮点处理单元 FPU 可使设备对复杂的反相器算法进行编程,从而简化软件开发。### 微控制器功能32 位 RXv2 CPU 内核 最大 40 MHz CPU 操作 40 MHz 时,最大 65.6 DMIPS CISC 哈佛体系结构,带 5 阶段管道 增强型 DSP,可支持 32 位倍乘积累和 16 位倍乘减指令 浮点单元 FPU 片上调试电路 存储器保护装置 MPU 支持 灵活的时钟选项 独立监控计时器 IWDT 8 种类型的重置,包括通电重置 POR 可编程低电压检测 LVD 数据传输控制器 DTC 事件链接控制器 ELC 多功能引脚控制器 MPC 循环冗余检查 CRC IEC 60730 支持 ### 低功耗功能3 种低功率模式 - 睡眠、深度睡眠和软件待机 2.7 V 至 5.5 V 电源 ### 外围功能12 位模拟到数字转换器 ADC – 10 通道 8 位数字到模拟转换器 DAC – 1 通道 比较器 – 3 通道 扩展功能计时器 – 12 通道 ### 通信功能串行通信接口 SCI – 2 通道 I²C 接口 – 1 通道 串行外设接口 SPI – 1 通道 ### RX 系列微控制器,Renesas Electronics
得捷:
IC MCU 32BIT 128KB FLASH 64LFQFP
艾睿:
MCU 32-bit RX CISC 128KB ROM 3.3V/5V 64-Pin LFQFP Tray
安富利:
MCU 32-Bit RX23T RX CISC 128KB Flash 3.3V/5V 64-Pin LFQFP Tray
Verical:
MCU 32-bit RX CISC 128KB ROM 3.3V/5V 64-Pin LFQFP Tray
儒卓力:
**RX23T 128K LFQFP64 85°C **
Win Source:
IC MCU 32BIT 128KB FLASH 64LFQFP / RX series Microcontroller IC 32-Bit Single-Core 40MHz 128KB 128K x 8 FLASH 64-LFQFP 10x10
频率 40 MHz
工作电压 2.7V ~ 5.5V
针脚数 64
RAM大小 10 KB
位数 32
模数转换数ADC 1
输入/输出数 50 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 1
电源电压 2.7V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 64
封装 LQFP-64
长度 10.1 mm
宽度 10.1 mm
高度 1.55 mm
封装 LQFP-64
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
R5F523T5ADFM#30 Renesas Electronics 瑞萨电子 | 当前型号 | 当前型号 |
YROTATE-IT-RX23T 瑞萨电子 | 功能相似 | R5F523T5ADFM#30和YROTATE-IT-RX23T的区别 |
