RN1101

RN1101图片1
RN1101概述

RN1101 带阻NPN三极管 50V 100mA/0.1A 4.7k 4.7k SOT-523/ESM marking/标记 XA 开关 逆变电路 接口电路和驱动器电路应用

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V 集电极连续输出电流IC Collector CurrentIC| 100mA/0.1A 基极输入电阻R1 Input ResistanceR1| 4.7KΩ/Ohm 基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 4.7KΩ/Ohm 电阻比R1/R2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 30 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 0.1W/100mW Description & Applications| Features Switching, Inverter Circuit, Interface Circuit And Driver Circuit Applications With built-in bias resistors Simplify circuit design Reduce a quantity of parts and manufacturing process Complementary to RN2101 描述与应用| 特性 开关,逆变电路,接口电路和驱动器电路应用 具有内置的偏置电阻 简化电路设计 数量减少了零件和制造工艺 对管RN2101

RN1101中文资料参数规格
技术参数

极性 NPN

击穿电压集电极-发射极 50 V

集电极最大允许电流 100mA

封装参数

封装 SOT-523

外形尺寸

封装 SOT-523

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

RN1101引脚图与封装图

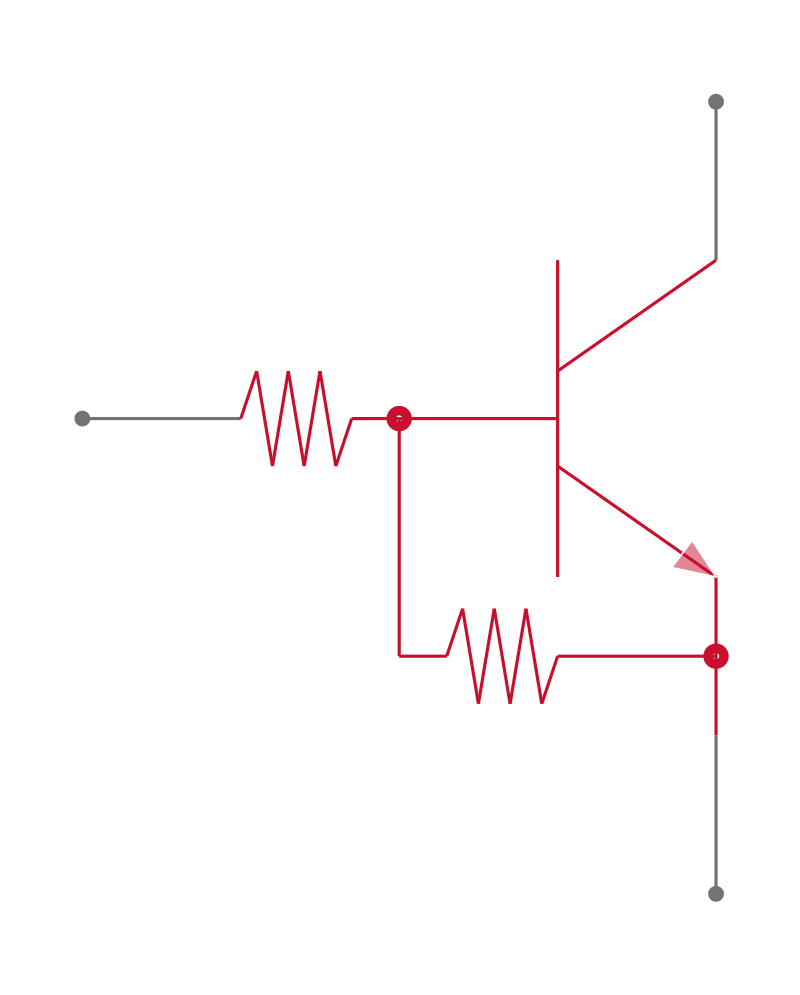

RN1101引脚图

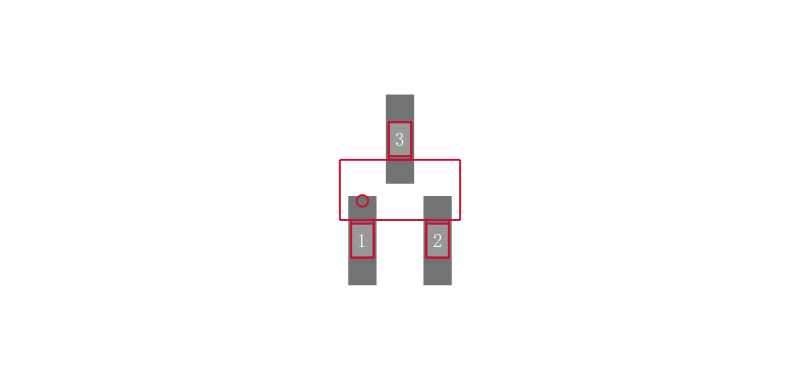

RN1101封装图

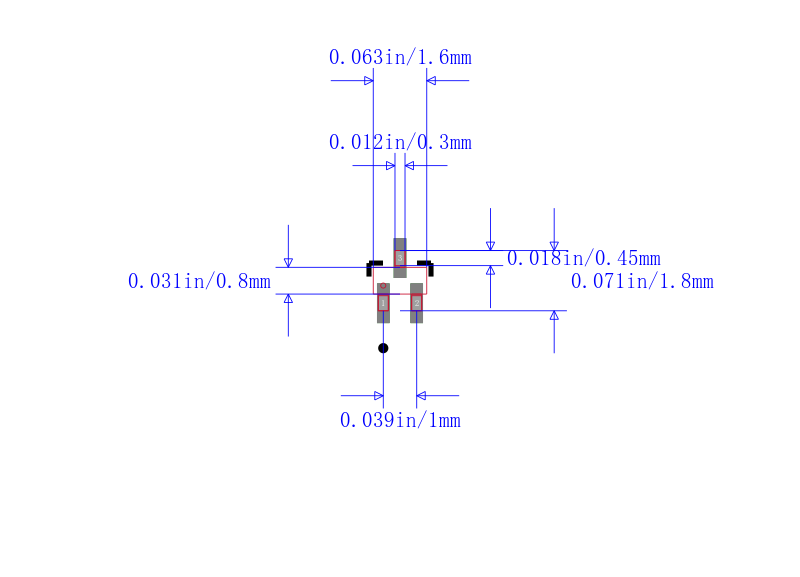

RN1101封装焊盘图
在线购买RN1101
型号: RN1101
制造商: Toshiba 东芝
描述:RN1101 带阻NPN三极管 50V 100mA/0.1A 4.7k 4.7k SOT-523/ESM marking/标记 XA 开关 逆变电路 接口电路和驱动器电路应用
替代型号RN1101
型号/品牌 代替类型 替代型号对比

RN1101

Toshiba 东芝

当前型号

当前型号

RN1101MFV

东芝

类似代替

RN1101和RN1101MFV的区别

UN921L

松下

类似代替

RN1101和UN921L的区别

RN1001

东芝

类似代替

RN1101和RN1001的区别
