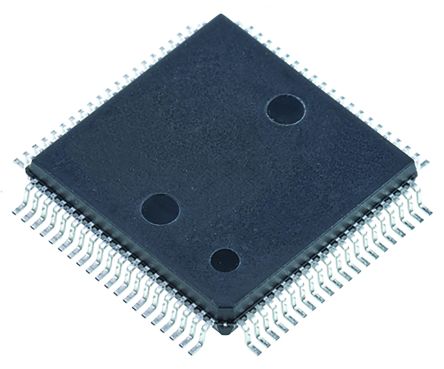

R5F51303ADFN#30

型号： R5F51303ADFN#30

制造商： Renesas Electronics 瑞萨电子

描述：RX130 32 位微控制器 Renesas RX130 RX 系列设备是 32 位微控制器，结合了高性能和电源效率。 在正常操作过程中具有 100 μA/MHz 的低功耗，在待机模式下为 350 nA，可提供 4.8 μs 快速唤醒。 RX130 设备具有一套外围设备，适用于需要电容式触摸的消费性应用。 集成是电容式触摸传感器，具有高抗干扰性和灵敏度。 安全硬件有助于使设计符合 IEC 607030。 ### 微控制器功能 32 位 RX CPU 内核 最大 32 MHz CPU 操作 32 MHz 时，最大 50 DMIPS CISC 哈佛体系结构，带 5 阶段管道 可变长度说明 片上调试电路 灵活的时钟选项 实时时钟 RTC（仅限 64 和 80 引脚型号） 监控计时器 WDT 通电重置 POR 和可编程低电压检测 LVD 数据传输控制器 DTC 事件链接控制器 ELC 多功能引脚控制器 MPC IEC 60730 支持 ### 低功耗功能 3 种低功率模式 - 睡眠、深度睡眠和软件待机 软件待机模式消耗 0.37 μA 从软件待机模式的快速 4.8 μs 唤醒 低功率计时器 LPT 在高速操作过程中，具有低 96 μA/MHz 消耗 1.8 V 至 5.5 V 电源 ### 外围功能 电容式触摸感应装置 – 24、32 或 36 通道（具体取决于型号） 12 位模拟到数字转换器 ADC – 10、14 或 17 通道（具体取决于型号） 8 位数字到模拟转换器 DAC – 2 通道（仅限 64 和 80 引脚型号） 循环冗余检查 CRC 计算器 温度传感器 比较器 – 2 通道 16 位多功能计时器 – 6 通道 8 位计时器 – 2 通道 16 位比较匹配计时器 – 2 通道 监控计时器 WDT – 1 通道 实时时钟 RTC – 1 通道 ### 通信功能 串行通信接口 SCI – 4 通道 I²C 接口 – 1 通道 串行外设接口 SPI – 1 通道 ### RX 系列微控制器，Renesas Electronics
