SN74CBT16209ADGGR

SN74CBT16209ADGGR图片1
SN74CBT16209ADGGR图片2
SN74CBT16209ADGGR图片3
SN74CBT16209ADGGR图片4
SN74CBT16209ADGGR图片5
SN74CBT16209ADGGR图片6
SN74CBT16209ADGGR图片7
SN74CBT16209ADGGR图片8
SN74CBT16209ADGGR图片9
SN74CBT16209ADGGR图片10
SN74CBT16209ADGGR图片11
SN74CBT16209ADGGR图片12
SN74CBT16209ADGGR图片13
SN74CBT16209ADGGR图片14

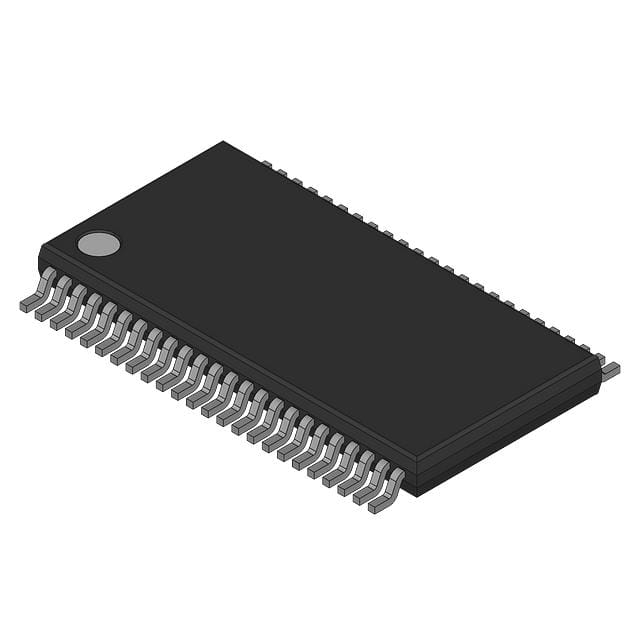

SN74CBT16209ADGGR图片15
SN74CBT16209ADGGR概述

18位FET总线交换开关系列 18-BIT FET BUS-EXCHANGE SWITCHES

总线 FET 交换开关 9 x 2:2 48-TSSOP


得捷:
IC BUS FET EXCH SW 9X2:2 48TSSOP


立创商城:
SN74CBT16209ADGGR


德州仪器TI:
5-V, crosspoint/exchange, 18-channel FET bus switch


贸泽:
数字总线开关 IC 18bit FET BusEx Sw


艾睿:
9-CHBus Exchange Switch 1-Element 18-IN- 18-OUT 48-Pin TSSOP T/R


安富利:
Bus Exchange Switch 1-Element 9-CH 48-Pin TSSOP T/R


Chip1Stop:
Bus Exchange Switch 1-Element 9-CH 48-Pin TSSOP T/R


Verical:
9-CHBus Exchange Switch 1-Element 18-IN- 18-OUT 48-Pin TSSOP T/R


DeviceMart:
IC 18-BIT BUS EXCH SW 48-TSSOP


Win Source:
Bus FET Exchange Switch 9 x 2:2 48-TSSOP


SN74CBT16209ADGGR中文资料参数规格
技术参数

电源电压DC 4.00V ~ 5.50V

输出接口数 18

输入电压DC 2.00 V

输出电流 64.0 mA

位数 18

传送延迟时间 250 ps

极性 Non-Inverting

电压波节 5.00 V

带宽 200 MHz

输入数 18

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TSSOP-48

外形尺寸

长度 12.5 mm

宽度 6.1 mm

高度 1.15 mm

封装 TSSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

SN74CBT16209ADGGR引脚图与封装图

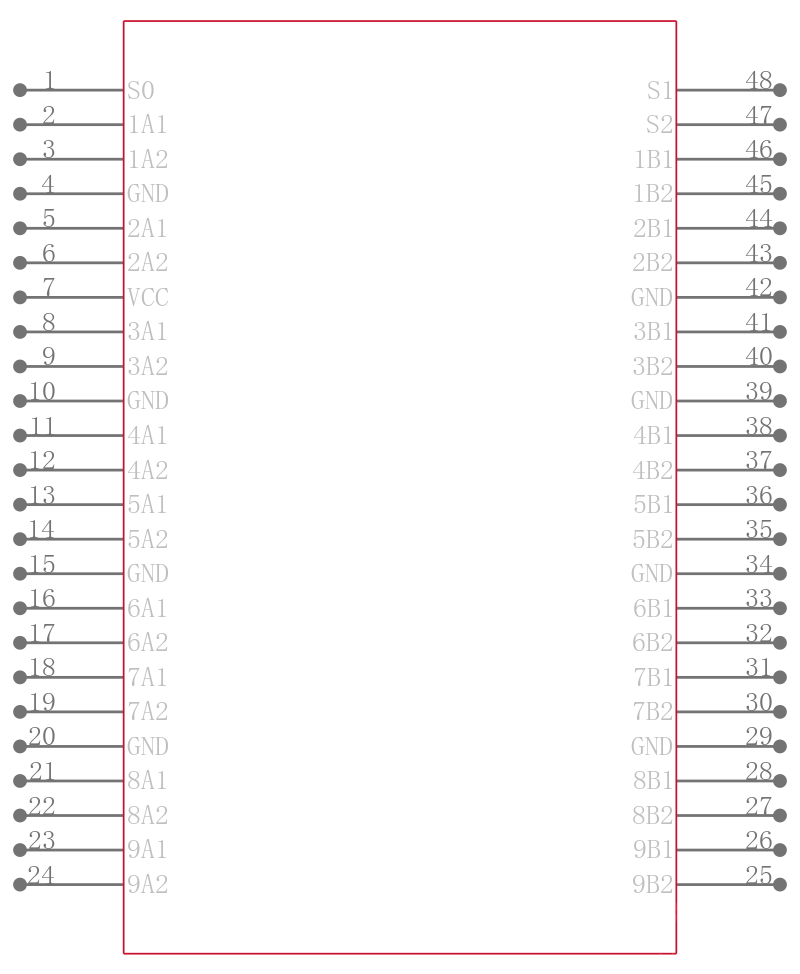

SN74CBT16209ADGGR引脚图

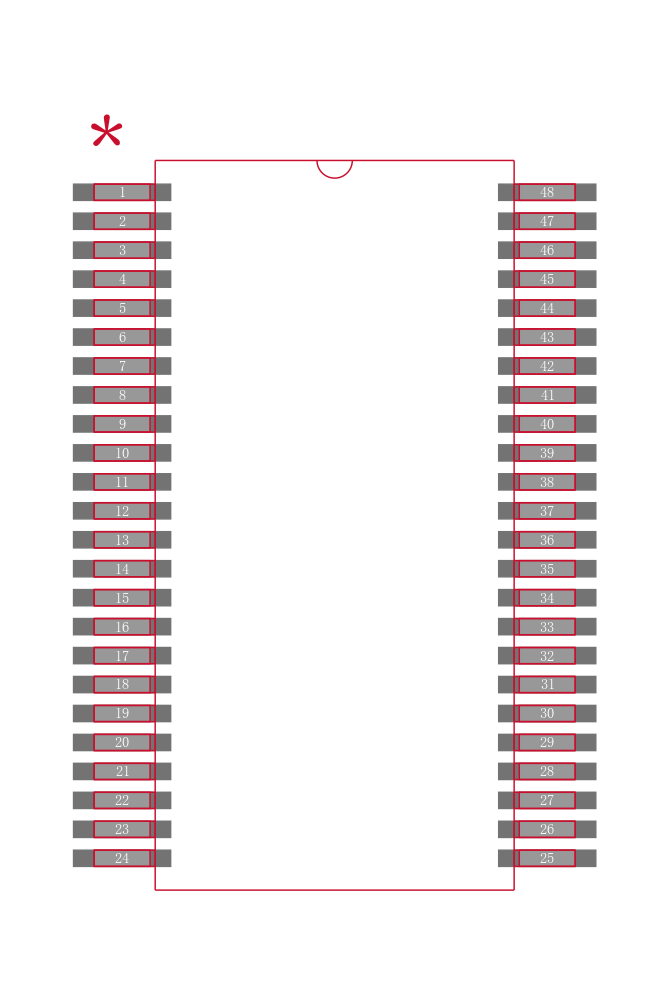

SN74CBT16209ADGGR封装焊盘图
在线购买SN74CBT16209ADGGR
型号: SN74CBT16209ADGGR
制造商: TI 德州仪器
描述:18位FET总线交换开关系列 18-BIT FET BUS-EXCHANGE SWITCHES
替代型号SN74CBT16209ADGGR
型号/品牌 代替类型 替代型号对比

SN74CBT16209ADGGR

TI 德州仪器

当前型号

当前型号

74CBT16209ADGGRG4

德州仪器

类似代替

SN74CBT16209ADGGR和74CBT16209ADGGRG4的区别
