SN74CBTLV16212GR

SN74CBTLV16212GR图片1
SN74CBTLV16212GR图片2
SN74CBTLV16212GR图片3
SN74CBTLV16212GR图片4
SN74CBTLV16212GR图片5
SN74CBTLV16212GR图片6
SN74CBTLV16212GR图片7
SN74CBTLV16212GR图片8
SN74CBTLV16212GR图片9
SN74CBTLV16212GR图片10
SN74CBTLV16212GR概述

低电压24位FET总线交换开关 LOW-VOLTAGE 24-BIT FET BUS-EXCHANGE SWITCH

总线 FET 交换开关 12 x 2:2 56-TSSOP


得捷:
IC BUS FET EXC SW 12X2:2 56TSSOP


立创商城:
总线FET交换开关 单电源 2.3V~3.6V


德州仪器TI:
3.3-V, crosspoint/exchange, 24-channel FET bus switch


贸泽:
Digital Bus Switch ICs 24bit Lw V FET


艾睿:
12-CHBus Exchange Switch 1-Element 24-IN- 24-OUT 56-Pin TSSOP T/R


安富利:
Bus Exchange Switch 1-Element 12-CH 56-Pin TSSOP T/R


Chip1Stop:
Bus Exchange Switch 1-Element 12-CH 56-Pin TSSOP T/R


Verical:
12-CHBus Exchange Switch 1-Element 24-IN- 24-OUT 56-Pin TSSOP T/R


Newark:
# TEXAS INSTRUMENTS  SN74CBTLV16212GR  Bus Exchange Switch, 24 Channels, 64 mA, 2.3 V to 3.6 V, TSSOP-56


Win Source:
Bus FET Exchange Switch 12 x 2:2 56-TSSOP


DeviceMart:
IC LV FET BUS-EXCH SW 56-TSSOP


SN74CBTLV16212GR中文资料参数规格
技术参数

电源电压DC 2.30V ~ 3.60V

输出接口数 24

输出电流 64 mA

触点类型 DPDT

供电电流 250 mA

电路数 1

通道数 24

位数 24

传送延迟时间 250 ps

极性 Non-Inverting

电压波节 3.30 V, 2.50 V

带宽 200 MHz

输入数 24

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 56

封装 TSSOP-56

外形尺寸

长度 14 mm

宽度 6.1 mm

高度 1.15 mm

封装 TSSOP-56

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

SN74CBTLV16212GR引脚图与封装图

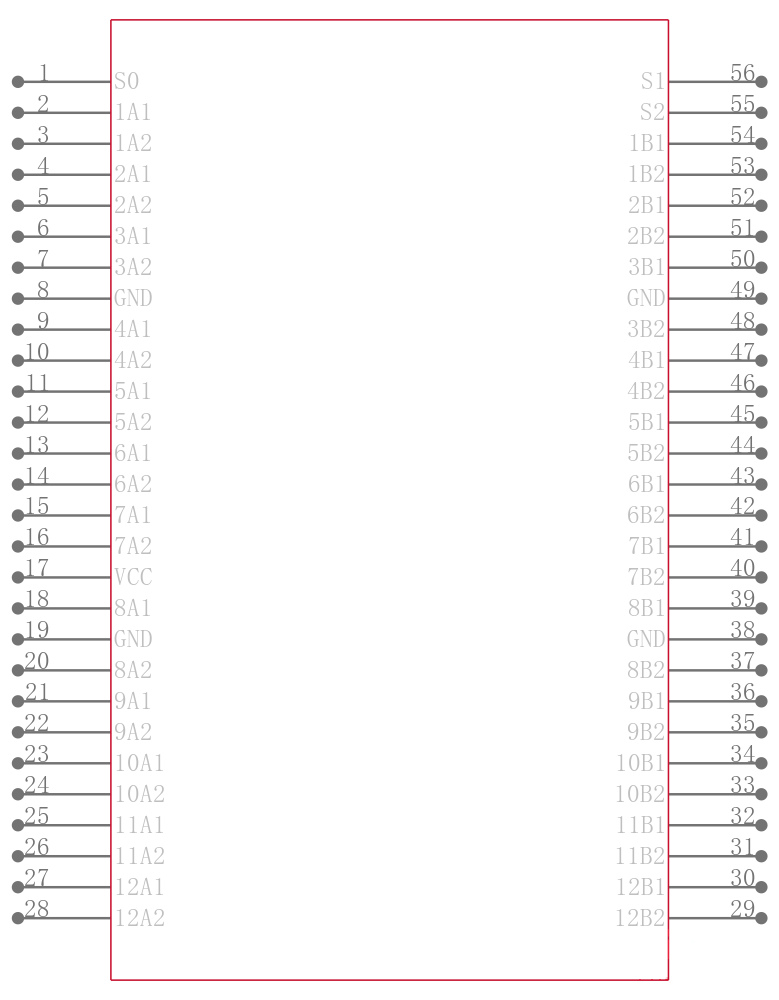

SN74CBTLV16212GR引脚图

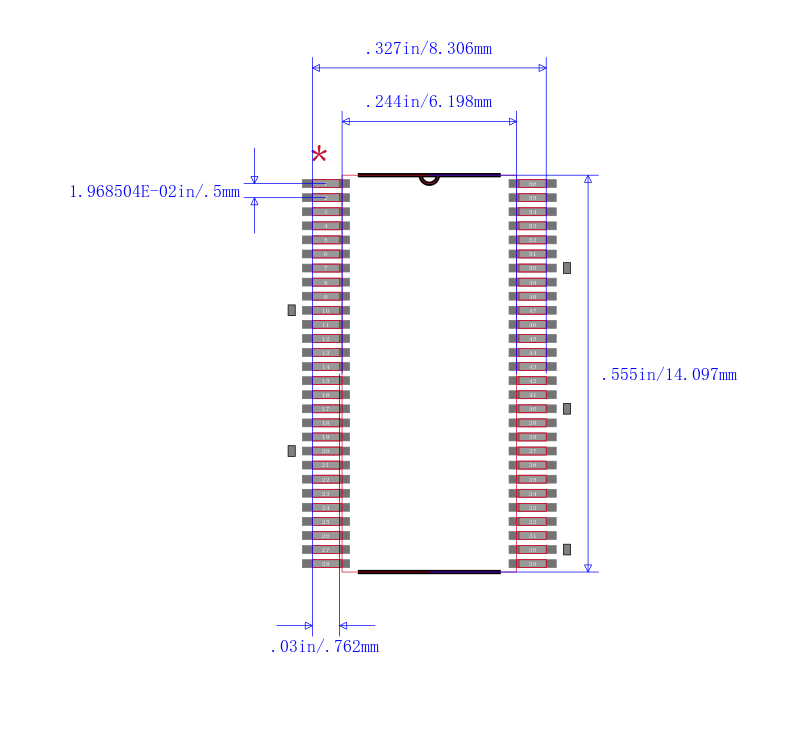

SN74CBTLV16212GR封装图

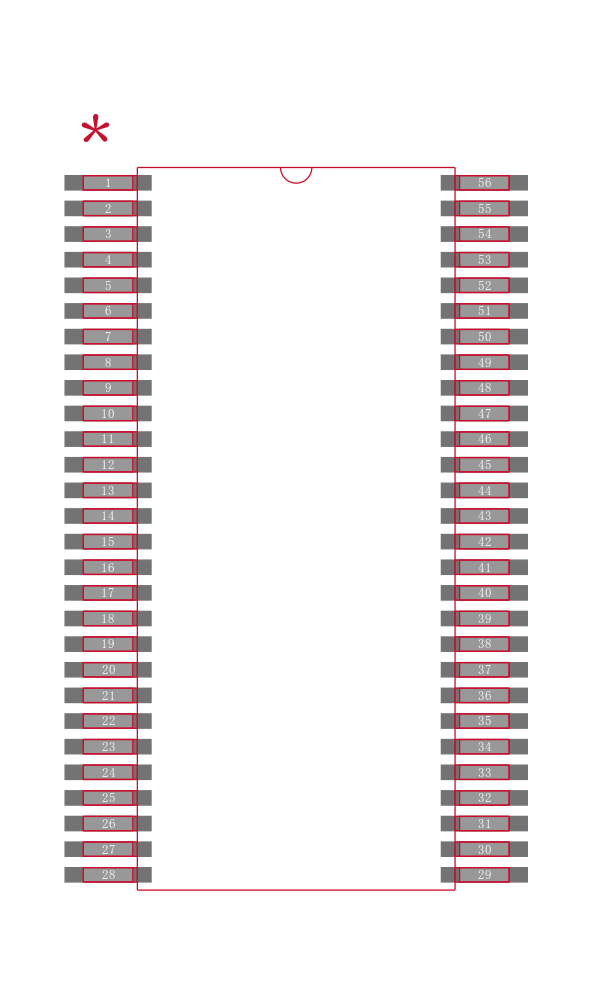

SN74CBTLV16212GR封装焊盘图
在线购买SN74CBTLV16212GR
型号: SN74CBTLV16212GR
制造商: TI 德州仪器
描述:低电压24位FET总线交换开关 LOW-VOLTAGE 24-BIT FET BUS-EXCHANGE SWITCH
替代型号SN74CBTLV16212GR
型号/品牌 代替类型 替代型号对比

SN74CBTLV16212GR

TI 德州仪器

当前型号

当前型号

SN74CBTLV16212DL

德州仪器

完全替代

SN74CBTLV16212GR和SN74CBTLV16212DL的区别

74CBTLV16212GRE4

德州仪器

完全替代

SN74CBTLV16212GR和74CBTLV16212GRE4的区别
