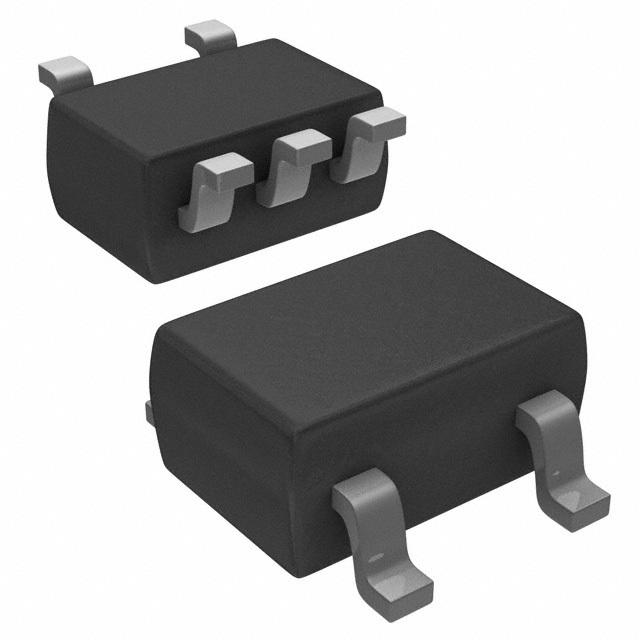

SN74CB3T1G125DCKR概述

TEXAS INSTRUMENTS  SN74CB3T1G125DCKR  芯片, 总线开关, FET, SMD, SC-70-5

逻辑类型Logic Type| \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2.3 V ~ 3.6 V 静态电流IqCurrent - Quiescent Max| 输出高,低电平电流Current - Output High, Low| •SINGLE FET BUS SWITCH 2.5-V/3.3-V LOW-VOLTAGE SWITCH WITH 5-V-TOLERANT LEVEL SHIFTER • Output Voltage Translation Tracks VCC • Low Power ConsumptionICC= 20 µA Max • Supports Mixed-Mode Signal Operation on All Data I/O Ports – 5-V Input Down to 3.3-V Output Level Shift – 5-V/3.3-V Input Down to 2.5-V Output Level • VCC Operating Range From 2.3 V to 3.6 V • Data I/Os Support 0- to 5-V Signaling Levels0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V,5 V • Control Inputs Can Be Driven by TTL or Shift With 2.5-V VCC 5-V/3.3-V CMOS Outputs • 5-V-Tolerant I/Os, With Device Powered Up or Powered Down • Ioff Supports Partial-Power-Down Mode Operation • Bidirectional Data Flow With Near-Zero Propagation Delay • Latch-Up Performance Exceeds 250 mA Per JESD 17 • Low ON-State Resistance ron Characteristicsron= 5 Ω Typ • ESD Performance Tested Per JESD 22 – 2000-V Human-Body Model A114-B, Class II – 1000-V Charged-Device Model C101 • Low Input/Output Capacitance Minimizes Loading CioOFF= 5 pF Typ • Data and Control Inputs Provide Undershoot • Supports Digital Applications: Level Clamp Diodes Translation, USB Interface, Bus Isolation • Ideal for Low-Power Portable Equipment 低逻辑电平Logic Level - Low| •单FET总线开关2.5V/3.3V低电压开关与5-V容错电平转换器 •输出电压跟踪VCC翻译 •低功耗(ICC=20μA最大) •所有的数据I / O端口上支持混合信号操作模式    - 5 V输入至3.3 V输出电平移位    - 5-V/3.3-V输入至2.5 V输出电平 •VCC工作电压范围从2.3 V至3.6 V •数据的I / O支持0 - 5 V信号电平(0.8 V,1.2 V,1.5 V,1.8 V,2.5 V,3.3 V,5 V) •控制输入可驱动由TTL或Shift随着2.5-V VCC 5-V/3.3-V CMOS输出 •5 V容限的I / O设备供电或断电 •IOFF支持部分掉电模式操作 •接近零传播延迟的双向数据流 •闭锁性能超过250 mA每JESD17 •低导通电阻(Ron)特性(RON=5Ω(典型值))  •ESD性能测试每JESD 22       - 2000-V人体模型(A114-B,Ⅱ类)      - 1000-V带电器件模型(C101) •低输入/输出电容最小装载(首席信息官(关)=5 pF(典型值)) •数据和控制输入提供冲 •支持数字应用:电平钳位二极管翻译,USB接口,总线隔离 •为低功耗便携式设备的理想选择 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|

SN74CB3T1G125DCKR中文资料参数规格
技术参数

电源电压DC 5.00 V

输出电流 64 mA

触点类型 SPST

供电电流 20.0 µA

针脚数 5

位数 1

传送延迟时间 250 ps

极性 Non-Inverting

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2.15 mm

宽度 1.4 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通信与网络, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

SN74CB3T1G125DCKR引脚图与封装图
SN74CB3T1G125DCKR引脚图
SN74CB3T1G125DCKR封装图
SN74CB3T1G125DCKR封装焊盘图
