SHD1-100C075DE参数规格_中文资料_数据手册PDF

SHD1-100C075DE概述

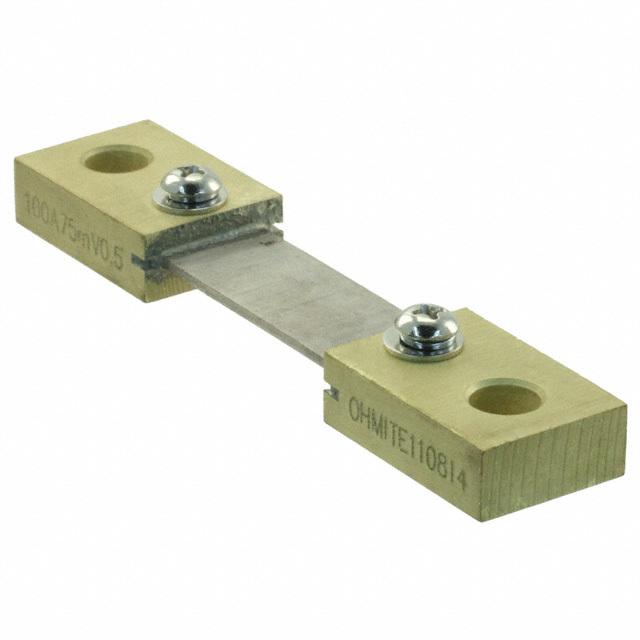

OHMITE SHD1-100C075DE 高电流分流器, 75mV, 100A

750 µOhms ±0.5% 7.5W 金属元素底座安装器

Allied Electronics:
SH Series Screw Termination Power Resistor +/-0.5% 7.5W

Newark:
# OHMITE SHD1-100C075DE Current Shunt, High Current, 75mV, 100 A, 0.5 %, S Series

MASTER:
Conn Shunt 2 POS ST

Online Components:
Conn Shunt 2 POS ST

Electro Sonic:
Conn Shunt 2 POS ST

SHD1-100C075DE中文资料参数规格

技术参数

触点数 2

额定电流 100 A

容差 ±0.5 %

排数 1

额定功率 7.5 W

电阻 0.00075 Ω

额定电流Max 100 A

精度 0.5 %

额定电压Max 0.75 V

封装参数

封装 Rectangular Case - Open

外形尺寸

宽度 22 mm

高度 10 mm

封装 Rectangular Case - Open

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8533290000

数据手册

在线购买SHD1-100C075DE

型号： SHD1-100C075DE

制造商： Ohmite

描述：OHMITE SHD1-100C075DE 高电流分流器, 75mV, 100A
