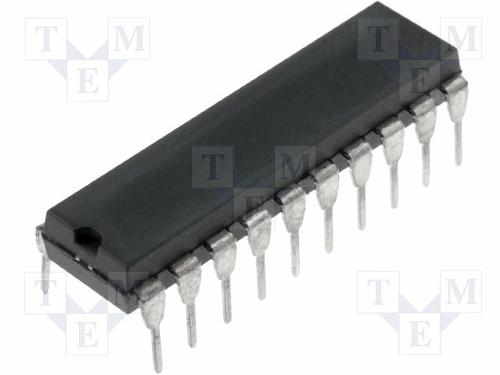

TEXAS INSTRUMENTS SN74HC688N 芯片, 8位比较/判决器
The is a 8-bit Identity/Magnitude Comparator P=Q with an enable. It performs comparison of two 8-bit binary or BCD words. An OE\ input may be used to force the output to the high level.
- .
- High-current outputs drive up to 10 LSTTL loads
- .
- 80µA Maximum low power consumption
- .
- Typical tpd = 14ns
- .
- ±4mA Output drive at 5V
- .
- 1µA Maximum low input current
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
供电电流 4.00 mA
通道数 8
针脚数 20
位数 8
电压波节 6.00 V, 5.00 V, 2.00 V
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 20
封装 DIP-20
封装 DIP-20
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 工业, 信号处理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC688N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC688DW 德州仪器 | 完全替代 | SN74HC688N和SN74HC688DW的区别 |
SN74HC688PWT 德州仪器 | 完全替代 | SN74HC688N和SN74HC688PWT的区别 |
SN74HC688DWR 德州仪器 | 完全替代 | SN74HC688N和SN74HC688DWR的区别 |
