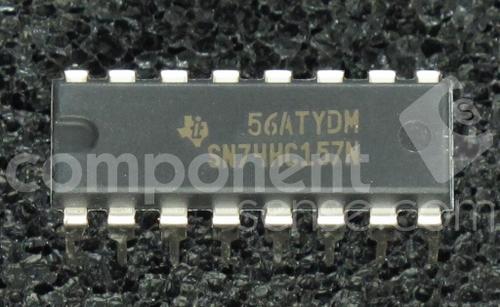

TEXAS INSTRUMENTS SN74HC157N 芯片, 逻辑电路 - 四数据转换器
The is a 2-to-1 quadruple Data Selector/Multiplexer contains inverters and drivers to supply full data selection to the four output gates. A separate strobe G\\ input is provided. A 4-bit word is selected from one of two sources and is routed to the four outputs. The HC157 series device presents true data.
- .
- Outputs can drive up to 15 LSTTL loads
- .
- 80µA Maximum low power consumption
- .
- Typical tpd = 11ns
- .
- ±6mA Output drive at 5V
- .
- 1µA Maximum low input current
电源电压DC 2.00V ~ 6.00V
输出接口数 4
触点类型 DPST
电路数 4
通道数 4

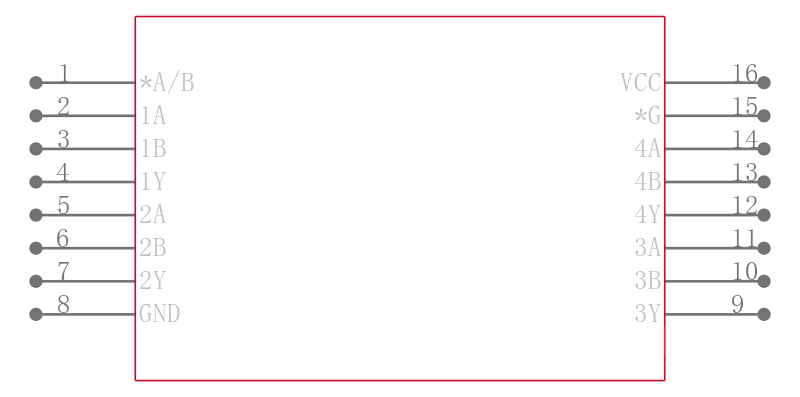

针脚数 16
位数 4
极性 Non-Inverting
电压波节 6.00 V, 5.00 V, 2.00 V
带宽 28.0 MHz
输出电流驱动 -1.00 mA
输出电流Max 5.2 mA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 16
封装 DIP-16
封装 DIP-16
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74HC157N TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC157D 德州仪器 | 类似代替 | SN74HC157N和SN74HC157D的区别 |
CD74HC157E 德州仪器 | 类似代替 | SN74HC157N和CD74HC157E的区别 |
SN74HC157NE4 德州仪器 | 类似代替 | SN74HC157N和SN74HC157NE4的区别 |
