STW45NM50FD参数规格_中文资料_数据手册PDF

STW45NM50FD概述

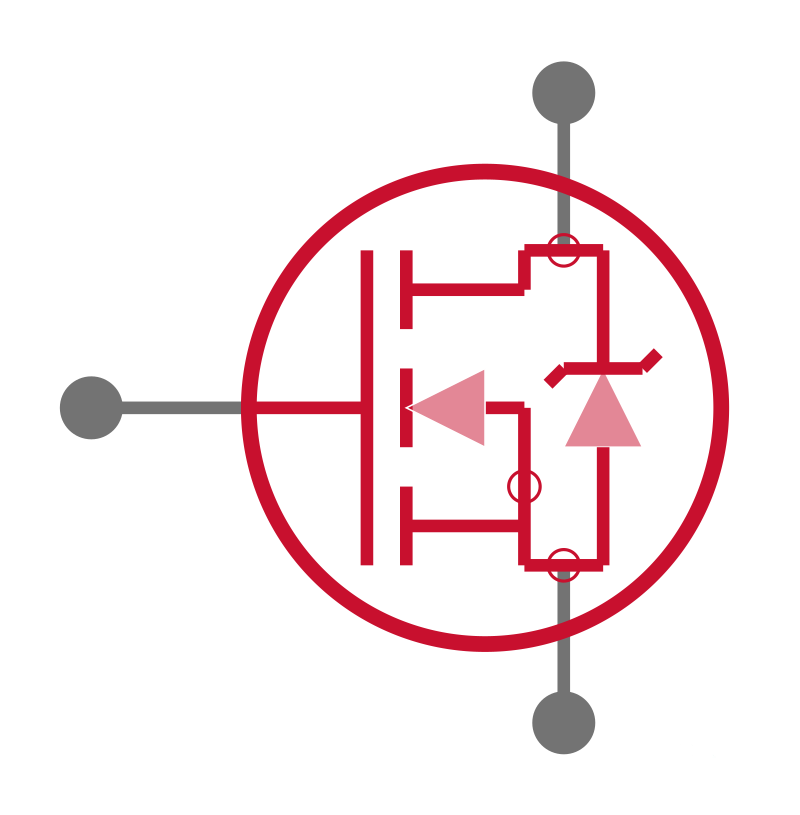

N沟道500 V， 0.07 Ω ， 45 A， TO- 247 FDmesh ™功率MOSFET （具有快速二极管） N-channel 500 V, 0.07 Ω, 45 A, TO-247 FDmesh™ Power MOSFET with fast diode

通孔 N 通道 500 V 45A（Tc） 417W（Tc） TO-247-3

得捷:
MOSFET N-CH 500V 45A TO247-3

贸泽:
MOSFET N-Ch 500 Volt 45 Amp FDMesh

艾睿:
Trans MOSFET N-CH 500V 45A 3-Pin3+Tab TO-247 Tube

安富利:
Trans MOSFET N-CH 500V 45A 3-Pin3+Tab TO-247 Tube

力源芯城:
500V,45A,单N沟道功率MOSFET

Win Source:
Trans MOSFET N-CH 500V 45A 3-Pin3+Tab TO-247 Tube / MOSFET N-CH 500V 45A TO-247

STW45NM50FD中文资料参数规格

技术参数

额定电压DC 500 V

额定电流 45.0 A

漏源极电阻 0.1 Ω

极性 N-Channel

耗散功率 417 W

阈值电压 4 V

漏源极电压Vds 500 V

漏源击穿电压 500 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 45.0 A

上升时间 107.5 ns

输入电容Ciss 3600pF @25VVds

额定功率Max 417 W

下降时间 87.7 ns

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 417W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

STW45NM50FD引脚图与封装图

在线购买STW45NM50FD

型号： STW45NM50FD

制造商： ST Microelectronics 意法半导体

描述：N沟道500 V， 0.07 Ω ， 45 A， TO- 247 FDmesh ™功率MOSFET （具有快速二极管） N-channel 500 V, 0.07 Ω, 45 A, TO-247 FDmesh™ Power MOSFET with fast diode

立即咨询

替代型号STW45NM50FD

型号/品牌	代替类型	替代型号对比
STW45NM50FD ST Microelectronics 意法半导体	当前型号	当前型号
STW26NM60N 意法半导体	类似代替	STW45NM50FD和STW26NM60N的区别
STW45NM50 意法半导体	类似代替	STW45NM50FD和STW45NM50的区别
STW18NM80 意法半导体	类似代替	STW45NM50FD和STW18NM80的区别
