STS7NF60L概述

STMICROELECTRONICS STS7NF60L 晶体管, MOSFET, N沟道, 7.5 A, 60 V, 0.017 ohm, 10 V, 1 V

The is a STripFET™ II N-channel Power MOSFET developed using unique Single Feature Size™ strip-based process. The device has extremely high packing density for low ON-resistance, rugged avalanche characteristics and less critical alignment steps therefore a remarkable manufacturing reproducibility.

.: 0.017R RDS ON

.: Standard outline for easy automated surface-mount assembly

.: Low threshold drive

STS7NF60L中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 7.50 A

针脚数 8

漏源极电阻 0.017 Ω

极性 N-Channel

耗散功率 2.5 W

阈值电压 1 V

输入电容 1.70 nF

栅电荷 25.0 nC

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

栅源击穿电压 ±16.0 V

连续漏极电流Ids 7.50 A

上升时间 27 ns

输入电容Ciss 1700pF @25VVds

额定功率Max 2.5 W

下降时间 20 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2.5W Tc

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.65 mm

封装 SOIC-8

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, 工业, Industrial, 便携式器材, 电机驱动与控制, Portable Devices, 计算机和计算机周边, Computers & Computer Peripherals, 电源管理, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

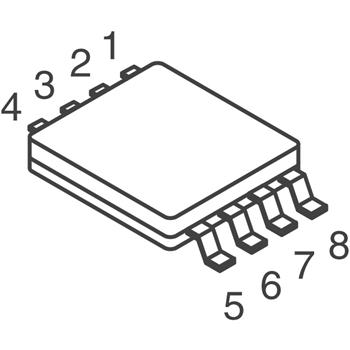

STS7NF60L引脚图与封装图
