STM8L1528-EVAL

STMICROELECTRONICS  STM8L1528-EVAL  评估板, 用于STM8L152M8T6微控制器, 评估电机控制/USART/麦克风/音频/数模转换器

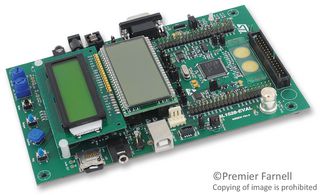

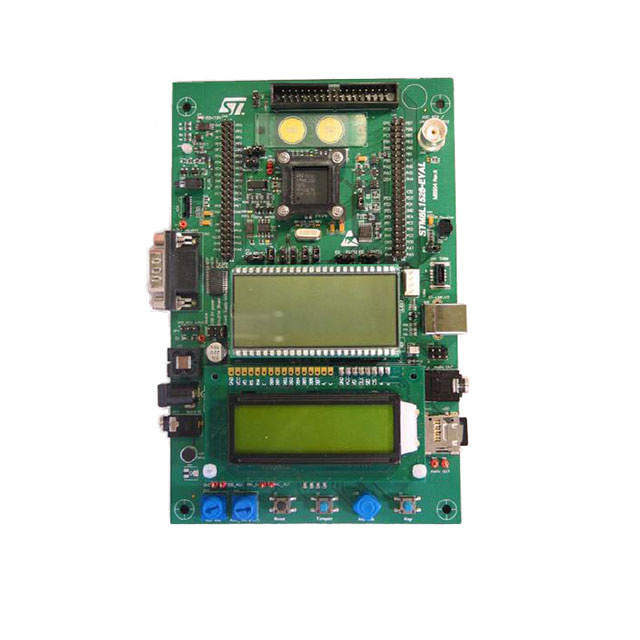

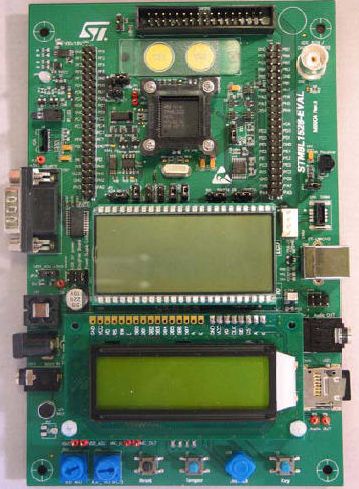

评估电路板 设计as a 完整的演示 and开发平台 用于the STM8 core based STM8L152M8T6微控制器with I2C, two SPI channels 3 USART channels, 12位 ADC, two 12 bit DACs, LCD driver, 内部4KByte SRAM, 2Kbyte data EEPROM和64KByte 闪存 program存储器 as well as SWIM debugging support. The full range of 硬件 features on the电路板 is provided to help user evaluate all the MCU 外部设备 motor 控制, USART, 麦克风, 音频 DAC, LCD, IR LED, IrDA, SPI 闪存, 微型SD卡, 温度传感器, EEPROM… etc. 和develop own应用. Extension针座s make it possible to easily connect a daughter电路板 or wrapping电路板 用于user specific application. An ST-LINK/V2 is集成 on the电路板 as内嵌型in circuit 调试器和编程器 用于the STM8 MCU.

.

电源插座, ST-LINK/V2 USB连接器或子电路板, 提供3个5V 电源选项

.

音频扬声器和麦克风连接至数模转换器和模数转换器STM8L152M8T6

.

I2C兼容串行接口64K位EEPROM和SM总线温度传感器

.

RS232通讯

.

红外DA 收发器

.

电感电机控制连接器

.

SWIM 调试器支持, 内嵌ST-LINK/V2

.

122x32 点阵式 LCD 连接至STM8L152M8T6SPI接口

.

微控制器损耗自动测量电路

.

LCD玻璃 40段显示 x 8个共显示连接至微控制器的片上 LCD驱动器

.

带四方向控制与选择的操纵杆

.

复位, 篡改和用户按钮

.

两个触摸感应按钮

.

4个彩色LED 和一个双色LED

.

微控制器损耗自动测量电路

.

LCD玻璃 40段显示 x 8个共显示连接至微控制器的片上 LCD驱动器

.

扩展连接器用于子电路板或绕线wrapping电路板

.

MCU可选电压至3.3V,可调节电压2V至3.6V

.

红外LED和红外接受器
