STMICROELECTRONICS STM1001TWX6F 精准监视器, 3.08V, 低电平有效复位, 1.2V-5.5V输入, SOT-23-3
受检测电压数Number of Voltages Monitored| 1 \---|--- 检测电压/复位阈值电压VDETVoltage - Threshold| 3.08V 工作电压VINVoltage - Supply| -0.3~7V 高/低有效复位Reset| 低 Active Low 输出类型Output Type| open drain 看门狗Watchdog| 无 No 功耗PdPower Dissipation| 320mW/0.32W Description & Applications| •Reset Circuit •PRECISION MONITORING OF 3V, 3.3V, and 5V SUPPLY VOLTAGES •OPEN DRAIN RST OUTPUT •140ms RESET PULSE WIDTH MIN • LOW SUPPLY CURRENT - 6µA TYP •GUARANTEED RST ASSERTION DOWN TO VCC = 1.0V •OPERATING TEMPERATURE: –40°C to 85°C Industrial Grade 描述与应用| •复位电路 •精密监测3V,3.3V和5V电源电压 •开漏RST输出 •140ms的复位脉冲宽度(MIN) •低电源电流 - 6pA(典型值) •保证RST到VCC=1.0V •工作温度:-40°C至85°C(工业级)
电源电压DC 1.20V min
输出电流 20 mA
供电电流 0.015 mA
针脚数 3
耗散功率 320 mW
阈值电压 3.08 V
复位电压Min 3.04 V
复位电压Max 3.11 V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 320 mW
电源电压 5.5 V
电源电压Max 5.5 V
电源电压Min 1.2 V
安装方式 Surface Mount
引脚数 3

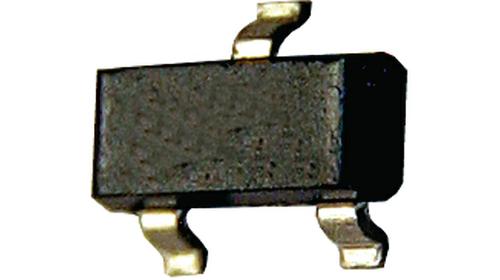

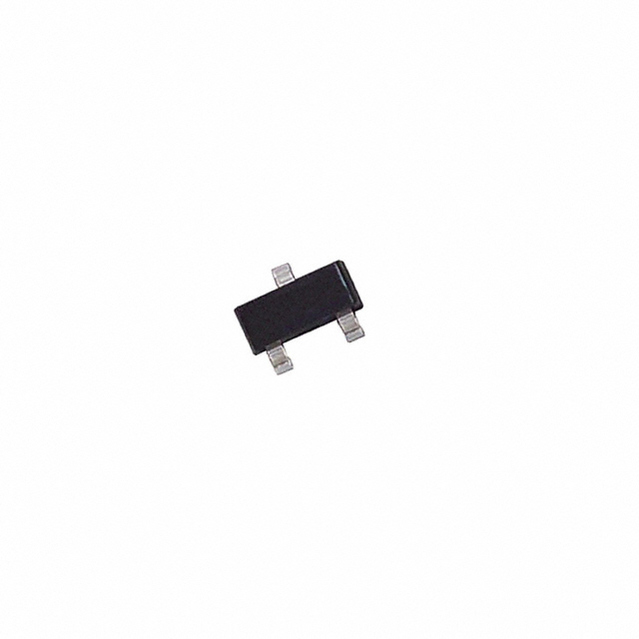

封装 SOT-23-3
长度 3.04 mm
宽度 1.4 mm
高度 1.02 mm
封装 SOT-23-3
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
STM1001TWX6F ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
MCP120T-270I/TT 微芯 | 功能相似 | STM1001TWX6F和MCP120T-270I/TT的区别 |
MCP120T-475I/TT 微芯 | 功能相似 | STM1001TWX6F和MCP120T-475I/TT的区别 |
MCP120T-315I/TT 微芯 | 功能相似 | STM1001TWX6F和MCP120T-315I/TT的区别 |
