STEVAL-ILL020V1

STMICROELECTRONICS  STEVAL-ILL020V1.  评估板, 发光二极管驱动器

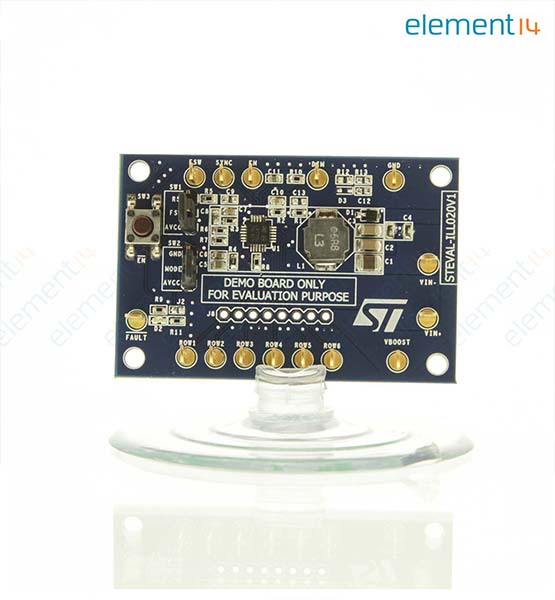

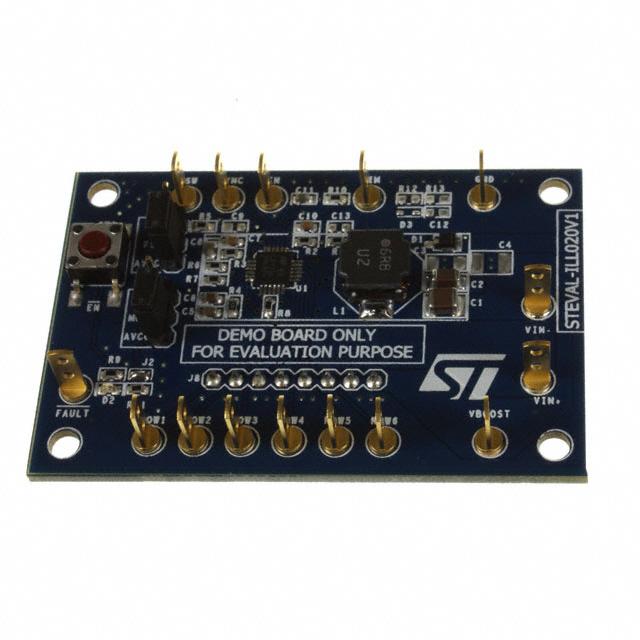

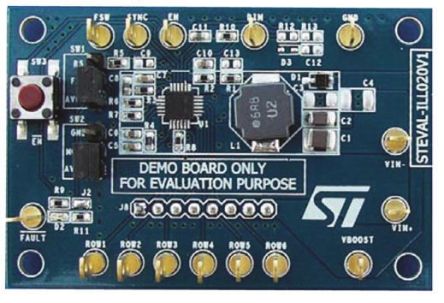

演示板基于LED7706, 执行高效率单片式升压转换器功能, 六个控制电流发生器一排专为用于LCD面板背光的LED阵列供电设计. 此设备可管理高达36V的输出电压如每排10个白色LED灯. 此发生器可在外部编程, 可灌输高达30mA电流, 并可通过PWM信号进行调光. 此设备可用于检测和管理开放式和短路LED故障, 并使未使用的LED灯排浮动. 电路板提供基本保护, 如输出过压保护, 内部场效应管MOSFET过流保护和热关断保护.

.

200KHz至1MHz可调转换频率

.

内部功率MOSFET, 5V LDO为设备供电

.

恒定频率峰值电路模式控制

.

对于多设备应用的外部同步

.

轻负载时脉冲跳跃省电模式

.

可编程软启动, OVP保护

.

非锁存热关断

.

六排, 最大电流30mA

.

LED故障检测 开路和短路

.

低于500ns最少调光时间
