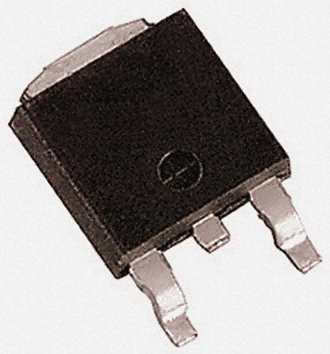

STD15NF10T4图片1
STD15NF10T4图片2
STD15NF10T4图片3
STD15NF10T4图片4
STD15NF10T4图片5
STD15NF10T4图片6
STD15NF10T4图片7
STD15NF10T4图片8
STD15NF10T4图片9
STD15NF10T4图片10
STD15NF10T4图片11
STD15NF10T4图片12
STD15NF10T4图片13
STD15NF10T4图片14
STD15NF10T4图片15
STD15NF10T4图片16
STD15NF10T4图片17
STD15NF10T4图片18
STD15NF10T4概述

STMICROELECTRONICS  STD15NF10T4  晶体管, MOSFET, N沟道, 23 A, 100 V, 65 mohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics


得捷:
MOSFET N-CH 100V 23A DPAK


欧时:
STMicroelectronics STripFET 系列 Si N沟道 MOSFET STD15NF10T4, 23 A, Vds=100 V, 3引脚 DPAK TO-252封装


立创商城:
N沟道 100V 23A


贸泽:
MOSFET N-Ch 100 Volt 15 Amp


艾睿:
Trans MOSFET N-CH 100V 23A 3-Pin2+Tab DPAK T/R


安富利:
Trans MOSFET N-CH 100V 23A 3-Pin2+Tab TO-252 T/R


富昌:
N-Channel 100 V 0.065 Ohm Surface Mount STripFET™ II Power MosFet - TO-252-3


Chip1Stop:
Trans MOSFET N-CH 100V 23A 3-Pin2+Tab TO-252 T/R


TME:
Transistor: N-MOSFET; unipolar; 100V; 16A; 70W; DPAK


Verical:
Trans MOSFET N-CH 100V 23A 3-Pin2+Tab DPAK T/R


儒卓力:
**N-CH 100V 23A 65mOhm TO252-3 **


DeviceMart:
MOSFET N-CH 100V 23A DPAK


Win Source:
MOSFET N-CH 100V 23A DPAK


STD15NF10T4中文资料参数规格
技术参数

额定电压DC 100 V

额定电流 23.0 A

通道数 1

针脚数 3

漏源极电阻 0.065 Ω

极性 N-Channel

耗散功率 70 W

阈值电压 3 V

漏源极电压Vds 100 V

漏源击穿电压 100 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 23.0 A

上升时间 45 ns

输入电容Ciss 870pF @25VVds

额定功率Max 70 W

下降时间 17 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.6 mm

宽度 6.2 mm

高度 2.4 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Communications & Networking, 工业, Industrial, 通信与网络, 计算机和计算机周边, Computers & Computer Peripherals, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STD15NF10T4引脚图与封装图
STD15NF10T4引脚图

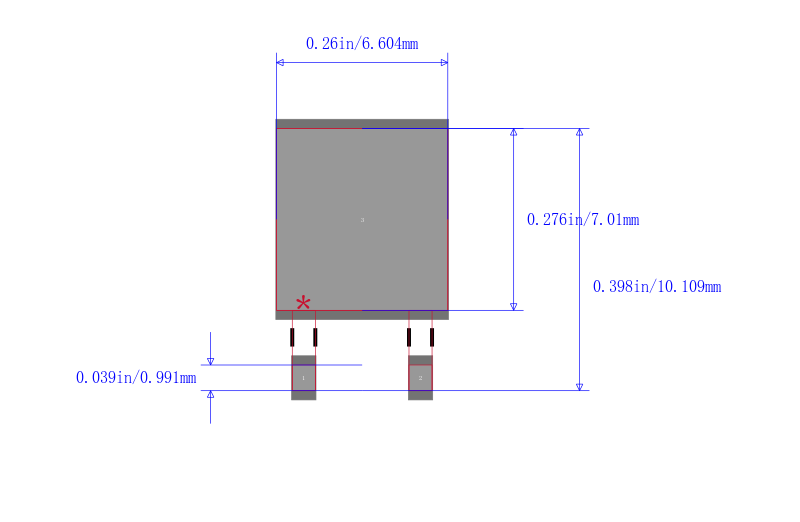

STD15NF10T4封装图
STD15NF10T4封装焊盘图
在线购买STD15NF10T4
型号: STD15NF10T4
描述:STMICROELECTRONICS  STD15NF10T4  晶体管, MOSFET, N沟道, 23 A, 100 V, 65 mohm, 10 V, 3 V
替代型号STD15NF10T4
型号/品牌 代替类型 替代型号对比

STD15NF10T4

ST Microelectronics 意法半导体

当前型号

当前型号

STD7NM60N

意法半导体

类似代替

STD15NF10T4和STD7NM60N的区别

STP80NF10

意法半导体

类似代替

STD15NF10T4和STP80NF10的区别

STD17NF25

意法半导体

类似代替

STD15NF10T4和STD17NF25的区别
