SSL21083DB01,598

LED Driver 1.8V/2.5V/3.3V/5V/9V/12V

是一个使用SSL21083高度集成开关模式LED驱动器的降压参考设计, 可通过主电源输入驱动恒定电流. 它适合小型LED改装灯的应用, 尤其适合低功率因数设计. SSL21083是一个降压转换器控制器, 适合非隔离, 不可调光LED改装灯, 它可以通过70V正向电压驱动长LED灯串. SSL2108系列产品用于高输出电压运行, 如在现代LED模块中所展示. 此电路板用于在230V交流电运行, 输出30V或更高电压.

.

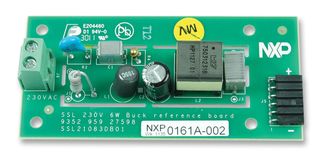

SSL21083T芯片在电路板上使用

.

94%效率

.

功率因数为0.6

.

输入电压170VAC至260VAC

.

输出电压20V至130V 最优化70V LED

.

输出电流96mA

.

最大输出功率12.5W

.

小型低成本设计

此演示模块由交流电源供电, 通电时请勿触摸电路板.当在非实验室或非可控环境中使用时, 需使用一个隔离盖.
