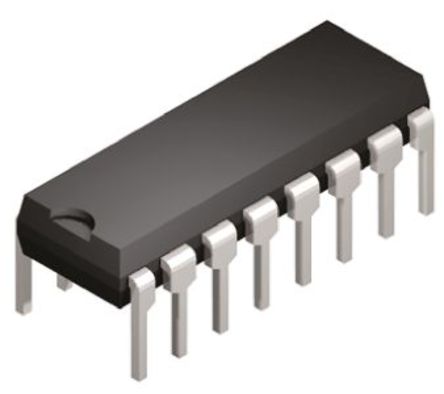

TEXAS INSTRUMENTS SG2524N 调整控制器, PWM, 40V-8V电源, 450 kHz, 5V/100mA输出, DIP-16
回扫控制器，电压控制，Texas Instruments
隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。
立创商城:
降压型 升降压型 升压型 8V~40V 450kHz
德州仪器TI:
40V, Dual 0.05A 450KHz PWM controller with -25C to 85C
欧时:
Texas Instruments SG2524N 450 kHz PWM 控制器, 8 → 40 V电源, 16引脚 PDIP封装
贸泽:
开关控制器 PWM Ctlr
艾睿:
Voltage Mode PWM Controller 100mA 450kHz 16-Pin PDIP Tube
安富利:
Voltage Mode PWM Controller 100mA 16-Pin PDIP Tube
Chip1Stop:
Voltage Mode PWM Controller 100mA 450kHz 16-Pin PDIP Tube
Verical:
Voltage Mode PWM Controller 100mA 450kHz 16-Pin PDIP Tube
Newark:
# TEXAS INSTRUMENTS SG2524N Regulating PWM, 2 outputs, 8V-40V supply, 5 V/100mA out, 722 kHz, DIP-16
力源芯城:
可调PWM控制器
DeviceMart:
IC REG CTRLR PWN VM 16DIP
频率 450 kHz
电源电压DC 8.00V min
输出接口数 2
输出电压 5 V
输出电流 100 mA
针脚数 16
静态电流 8.00 mA
调节输出数 2
上升时间 200 ns
开关频率 450 kHz
拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 45 %
输出电压Max 5.2 V
最大占空比 45 %
下降时间 100 ns
工作温度Max 85 ℃
工作温度Min -25 ℃
电源电压Max 40 V
电源电压Min 8 V
安装方式 Through Hole

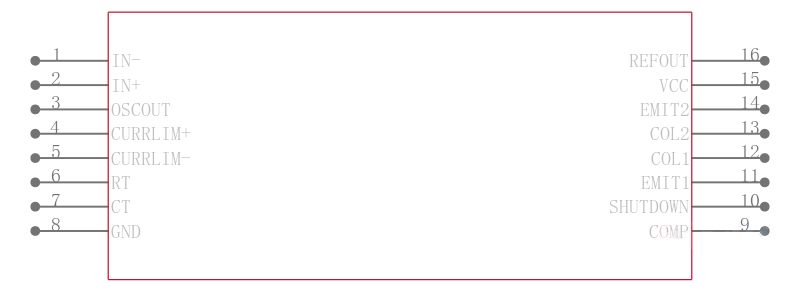

引脚数 16

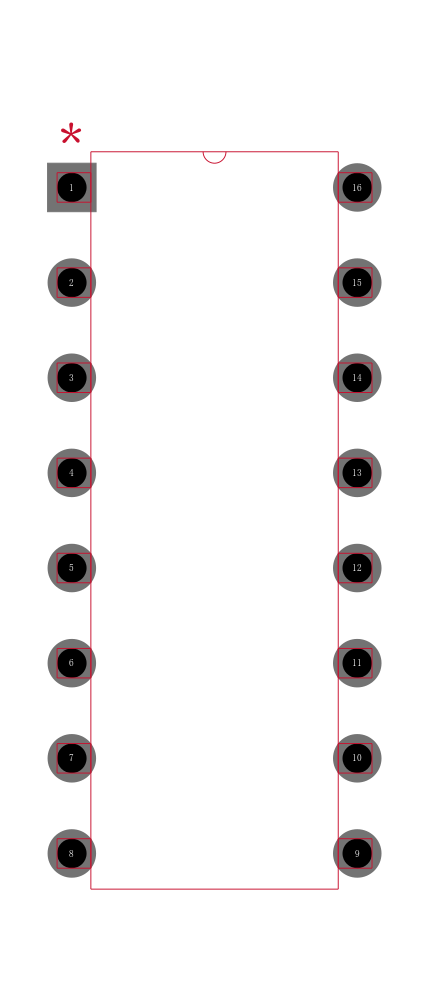

封装 PDIP-16
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-16
工作温度 -25℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SG2524N TI 德州仪器 | 当前型号 | 当前型号 |
SG3524J 德州仪器 | 完全替代 | SG2524N和SG3524J的区别 |
SG3524N 德州仪器 | 类似代替 | SG2524N和SG3524N的区别 |
TL494CN 德州仪器 | 功能相似 | SG2524N和TL494CN的区别 |
