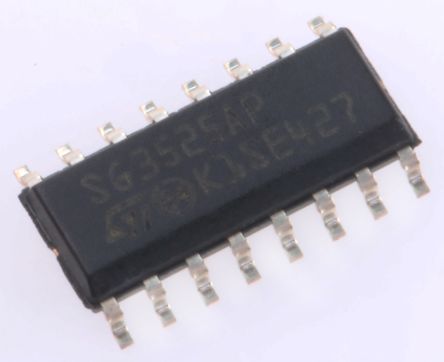

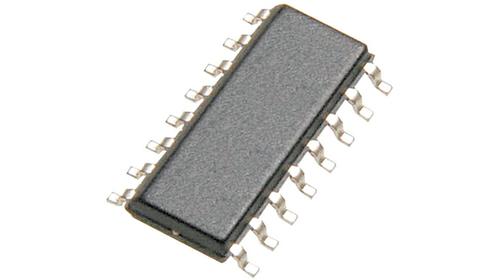

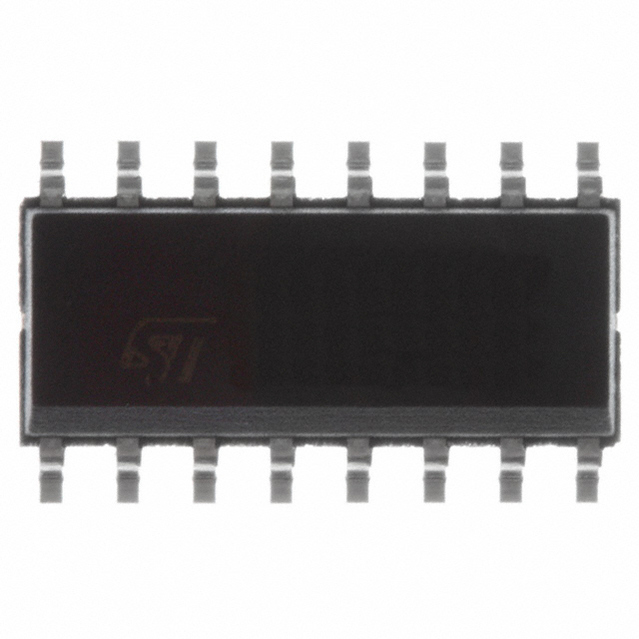

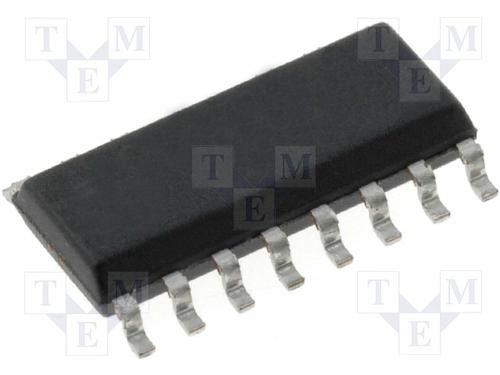

STMICROELECTRONICS SG3525AP 控制器, PWM, 35V-8V电源, 500 kHz, 500mA输出, NSOIC-16
PWM 控制器,STMicroelectronics
脉冲宽度调制器 PWM 控制器可支持隔离和非隔离交流-直流和直流-直流开关模式电源。 它们在单端配置(如回扫、正向或准谐振控制器)和双端配置(非对称半桥,用于开关模式电源 SMPS)基于最常用的拓扑。
PMW 控制器还集成了全面保护,用于增强坚固性和可靠性。
### PWM Pulse Width Modulation Controllers, STMicroelectronics
得捷:
IC REG CTRLR BCK/PSH-PULL 16SOIC
立创商城:
SG3525AP
欧时:
PWM 控制器,STMicroelectronics脉冲宽度调制器 PWM 控制器可支持隔离和非隔离交流-直流和直流-直流开关模式电源。 它们在单端配置(如回扫、正向或准谐振控制器)和双端配置(非对称半桥,用于开关模式电源 SMPS)基于最常用的拓扑。 PMW 控制器还集成了全面保护,用于增强坚固性和可靠性。### PWM Pulse Width Modulation Controllers, STMicroelectronics
艾睿:
Voltage Mode PWM Controller 500mA 400kHz 16-Pin SO N Tube
Jameco:
Voltage Mode Pulse Width Modulator Controller 500 mA 16-Pin S mAll Outline N
安富利:
Voltage Mode PWM Controller 500mA 16-Pin SO N
Chip1Stop:
Voltage Mode PWM Controller 500mA 400kHz 16-Pin SO N Tube
TME:
Driver; PWM controller; 100mA; 5V; Channels:2; SO16; Usup:8÷35V
Verical:
Voltage Mode PWM Controller 500mA 400kHz 16-Pin SO N Tube
Newark:
PWM CONTROLLER, 500KHZ, 35V, NSOIC-16
儒卓力:
**SMPS SO-16 SMD **
DeviceMart:
IC REG CTRLR PWM VM 16-SOIC
Win Source:
IC REG CTRLR BCK/PSH-PULL 16SOIC
频率 500 kHz
电源电压DC 35.0V max
输出接口数 2
输出电压 5 V
输出电流 500 mA
通道数 2
针脚数 16
耗散功率 1000 mW
静态电流 1.00 mA
上升时间 100 ns
开关频率 100Hz ~ 400kHz
占空比 49 %
最大占空比 49 %
下降时间 50 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 8V ~ 35V
电源电压Max 35 V
电源电压Min 8 V
安装方式 Surface Mount
引脚数 16

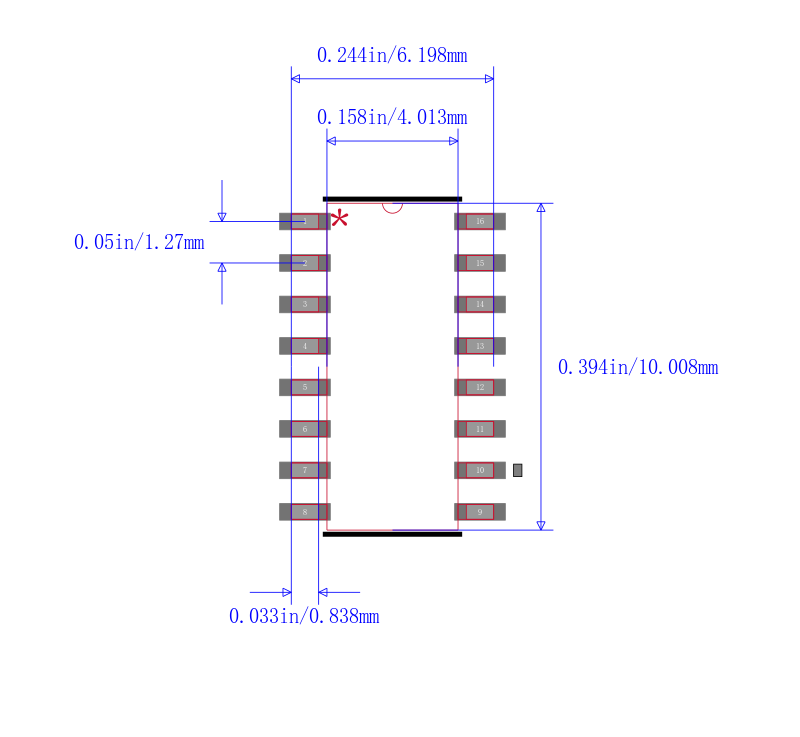

封装 SOIC-16
长度 10 mm
宽度 4 mm
高度 1.6 mm
封装 SOIC-16
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SG3525AP ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
SG2525AP013TR 意法半导体 | 类似代替 | SG3525AP和SG2525AP013TR的区别 |
SG3525AP013TR 意法半导体 | 类似代替 | SG3525AP和SG3525AP013TR的区别 |
SG2525AP 意法半导体 | 功能相似 | SG3525AP和SG2525AP的区别 |
