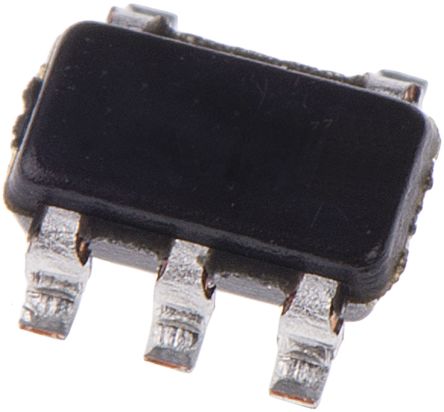

TEXAS INSTRUMENTS SN74LVC1G04DBVR. 芯片, 非门, SOT-23-5, 整卷
是一个单逆变器栅极芯片, 设计用于1.65至5.5V VCC运行. 此设备执行Boolean功能Y = A. 此CMOS设备有着高输出驱动, 同时可通过电路板VCC运行范围保持低静态功耗.
- .
- 支持5V VCC运行
- .
- 输入接受电压高达5.5V, 可向下变频至VCC
- .
- 3.3V 3.3ns最大传播延迟时间
- .
- 低功耗, 最大10µA ICC
- .
- 3.3V ±24mA 输出驱动.
- .
- IAFF支持实时插入, 部分掉电模式和返回驱动保护
- .
- 每JESD 78锁定性能超过100mA, II级
- .
- 绿色产品, 无锑/溴
此设备静电防护措施有限, 存储时引线应短接在一起, 或将设备放置在导电泡漠中, 以防静电对MOS门造成损坏.
电源电压DC 5.00 V
输出电流 32 mA
电路数 1
通道数 1
针脚数 5
位数 1
传送延迟时间 3.70 ns
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
长度 3.05 mm
宽度 1.75 mm
高度 1.3 mm
封装 SOT-23-5
工作温度 -40℃ ~ 125℃
产品生命周期 Active

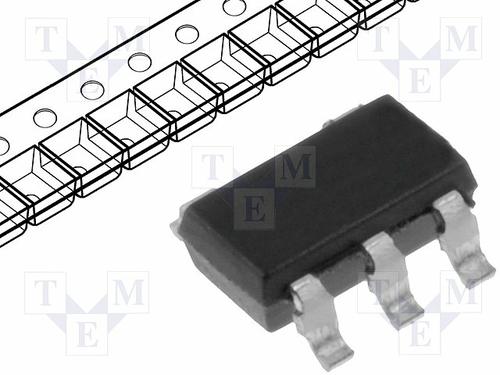

包装方式 Tape & Reel TR
制造应用 无线, 便携式器材, 电源管理, 通信与网络, 消费电子产品, 信号处理, 音频, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G04DBVR TI 德州仪器 | 当前型号 | 当前型号 |
NC7SZ04M5X 飞兆/仙童 | 完全替代 | SN74LVC1G04DBVR和NC7SZ04M5X的区别 |
NC7SZ04M5 飞兆/仙童 | 完全替代 | SN74LVC1G04DBVR和NC7SZ04M5的区别 |
