TEXAS INSTRUMENTS SN74LVC1G04DBVT 非门, LVC系列, 1门, 1输入, 32 mA, 1.65V至5.5V, SOT-23-5
The is a single Inverter. The device performs the Boolean function Y = A\\. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range. Inputs accept voltages up to 5.5V allowing down translation to VCC.
- .
- ±24mA Output drive at 3.3V
- .
- 10µA Maximum ICC low power consumption
- .
- Maximum tpd of 3.3ns at 3.3V
- .
- Ioff supports live insertion, partial power down mode and back drive protection
- .
- ESD protection exceeds JESD 22
- .
- Latch-up performance exceeds 100mA per JESD 78, Class II
- .
- Green product and no Sb/Br
电源电压DC 1.65V min
输出电流 32 mA
电路数 1
针脚数 5
位数 1
传送延迟时间 3.70 ns
逻辑门个数 1
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

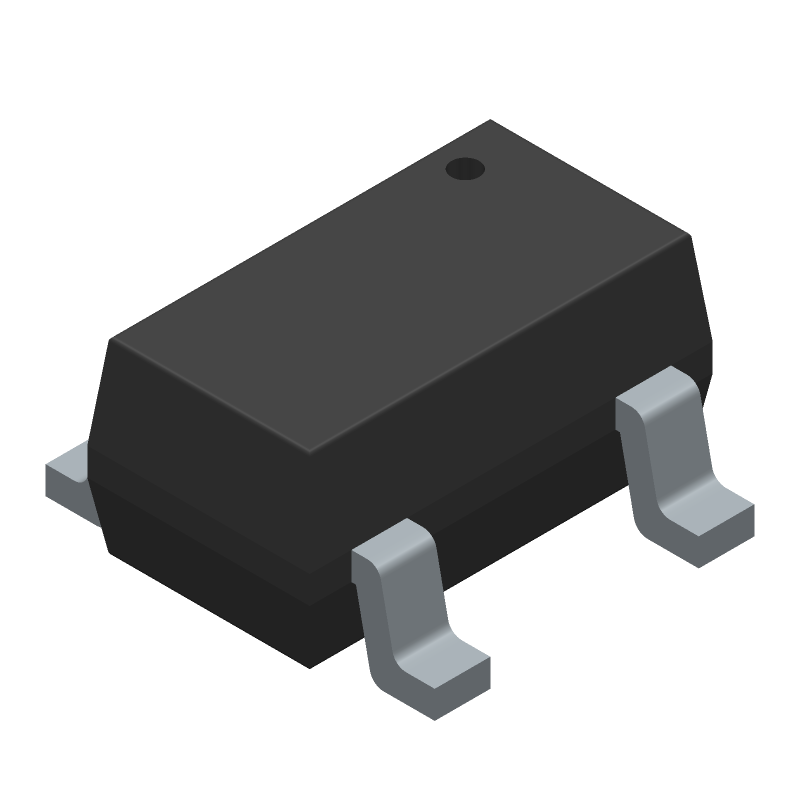

封装 SOT-23-5
长度 2.9 mm
宽度 1.6 mm
高度 1.15 mm
封装 SOT-23-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G04DBVT TI 德州仪器 | 当前型号 | 当前型号 |
74LVC1G04W5-7 美台 | 完全替代 | SN74LVC1G04DBVT和74LVC1G04W5-7的区别 |
SN74LVC1G04DBVRG4 德州仪器 | 完全替代 | SN74LVC1G04DBVT和SN74LVC1G04DBVRG4的区别 |
SN74LVC1G04DBVTE4 德州仪器 | 完全替代 | SN74LVC1G04DBVT和SN74LVC1G04DBVTE4的区别 |
