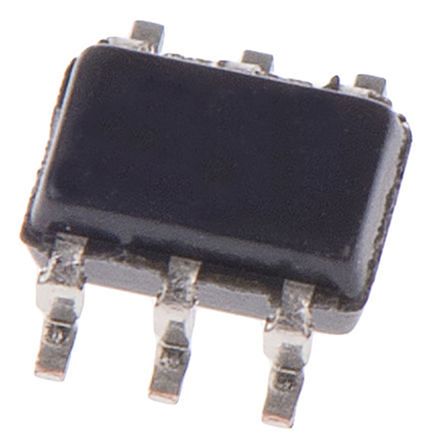

TEXAS INSTRUMENTS SN74LVC1G3157DCKR 模拟开关, SPDT, 1 放大器, 15 ohm, 1.65V 至 5.5V, SC-70, 6 引脚
开关配置Circuit| 单刀双掷 1- .
- SPDT \---|--- 导通电阻On-State Resistance| 15Ω/Ohm 电源电压Voltage - Supply| 1.65 V ~ 5.5 V Description & Applications| SINGLE-POLE DOUBLE-THROW ANALOG SWITCH The SN74LVC1G3157 can handle both analog and digital signals. The device permits signals with amplitudes of up to VCC peak to be transmitted in either direction. Applications include signal gating, chopping, modulation or demodulation modem, Low On-State Resistance, Typically 6 Ω VCC = 4.5 V 描述与应用| 单刀双掷模拟开关 SN74LVC1G3157可以处理模拟和数字信号。该设备允许信号振幅 至VCC（峰值）要发送的任一方向。 应用包括信号选通，劈柴，调制或解调（调制解调器）， 低导通电阻，通常为6Ω （VCC = 4.5 V）
电源电压DC 1.65V ~ 5.50V
输出接口数 2
触点类型 SPDT
供电电流 1 µA
电路数 1
通道数 1
针脚数 6
位数 1
传送延迟时间 300 ps
电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V
带宽 300 MHz
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 340 MHz
电源电压 1.65V ~ 5.5V
安装方式 Surface Mount
引脚数 6
封装 SC-70-6
长度 2 mm
宽度 1.25 mm
高度 0.9 mm
封装 SC-70-6
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通信与网络, 信号处理, 计算机和计算机周边, 音频, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G3157DCKR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G3157DBVR 德州仪器 | 完全替代 | SN74LVC1G3157DCKR和SN74LVC1G3157DBVR的区别 |
SN74LVC1G3157YZPR 德州仪器 | 完全替代 | SN74LVC1G3157DCKR和SN74LVC1G3157YZPR的区别 |
74LVC1G3157DBVRE4 德州仪器 | 类似代替 | SN74LVC1G3157DCKR和74LVC1G3157DBVRE4的区别 |
