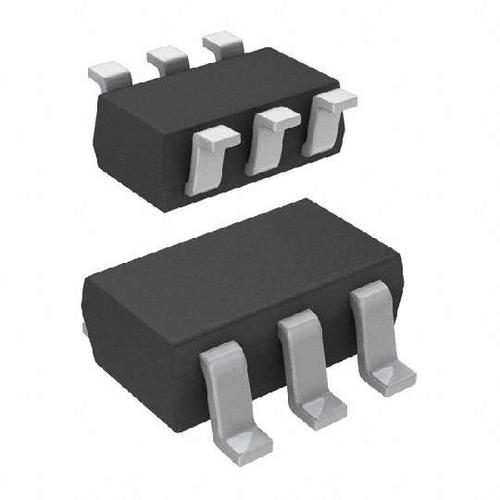

SN74AUP1G58DBVR

SN74AUP1G58DBVR图片1
SN74AUP1G58DBVR图片2
SN74AUP1G58DBVR图片3
SN74AUP1G58DBVR图片4
SN74AUP1G58DBVR图片5
SN74AUP1G58DBVR图片6
SN74AUP1G58DBVR图片7
SN74AUP1G58DBVR图片8
SN74AUP1G58DBVR图片9
SN74AUP1G58DBVR图片10
SN74AUP1G58DBVR图片11
SN74AUP1G58DBVR图片12
SN74AUP1G58DBVR概述

TEXAS INSTRUMENTS  SN74AUP1G58DBVR  多功能逻辑门, AUP系列, 3输入, 4 mA, 800mV至3.6V, SOT-23-6

可配置多功能 可配置 电路 3 输入 SOT-23-6


得捷:
IC CONFIG MULT-FUNC GATE SOT23-6


立创商城:
SN74AUP1G58DBVR


德州仪器TI:
Low-Power Configurable Multiple-Function Gate


贸泽:
Logic Gates Lo Pwr Cnfgrble Mult Function Gate


e络盟:
TEXAS INSTRUMENTS  SN74AUP1G58DBVR  多功能逻辑门, AUP系列, 3输入, 4 mA, 800mV至3.6V, SOT-23-6


艾睿:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


安富利:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Chip1Stop:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Verical:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  SN74AUP1G58DBVR  Multi-Function Logic Gate, 3 Input, 4 mA, 0.8 V to 3.6 V, SOT-23-6


Win Source:
IC CONFIG MULT-FUNC GATE SOT23-6 / Configurable Multiple Function Configurable 1 Circuit 3 Input SOT-23-6


SN74AUP1G58DBVR中文资料参数规格
技术参数

电源电压DC 800mV ~ 3.60V

输出接口数 1

输出电流 4 mA

电路数 1

针脚数 6

位数 1

传送延迟时间 8.70 ns

电压波节 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 0.8V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 0.8 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-23-6

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SN74AUP1G58DBVR引脚图与封装图
SN74AUP1G58DBVR引脚图
SN74AUP1G58DBVR封装图
SN74AUP1G58DBVR封装焊盘图
在线购买SN74AUP1G58DBVR
型号: SN74AUP1G58DBVR
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  SN74AUP1G58DBVR  多功能逻辑门, AUP系列, 3输入, 4 mA, 800mV至3.6V, SOT-23-6
替代型号SN74AUP1G58DBVR
型号/品牌 代替类型 替代型号对比

SN74AUP1G58DBVR

TI 德州仪器

当前型号

当前型号

SN74AUP1G58DBVT

德州仪器

类似代替

SN74AUP1G58DBVR和SN74AUP1G58DBVT的区别

SN74AUP1G58DBVRG4

德州仪器

类似代替

SN74AUP1G58DBVR和SN74AUP1G58DBVRG4的区别

SN74AUP1G58DBVTG4

德州仪器

类似代替

SN74AUP1G58DBVR和SN74AUP1G58DBVTG4的区别
