TEXAS INSTRUMENTS SN74AHC1G08DCKR. 芯片, 单路与门, 2输入, SC-70-5, 整卷

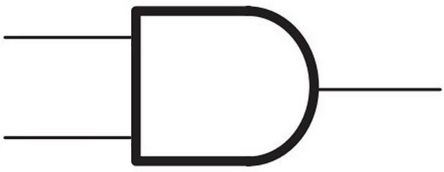

逻辑类型Logic Type| 与门 AND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 2v~5.5v 静态电流IqCurrent - Quiescent Max| 10uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.5v~1.65v 高逻辑电平Logic Level - High| 1.5v~3.85v 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 5.8ns @ 5V,50pF Description & Applications| SINGLE 2-INPUT POSIVE-AND GATE ;Operating Range of 2 V to 5.5 V Max tpd of 7 ns at 5 V Low Power Consumption, 10-µA Max ICC ±8-mA Output Drive at 5 V Schmitt-Trigger Action at All Inputs Makes the Circuit Tolerant for Slower Input Rise and Fall Time Latch-Up Performance Exceeds 250 mA Per JESD 17 ESD Protection Exceeds JESD 22 − 2000-V Human-Body Model A114-A − 200-V Machine Model A115-A − 1000-V Charged-Device Model C101 描述与应用| 单路2输入正与门;2 V至5.5 V的工作范围 最大5 V时为7 ns吨 低功耗,10μA最大ICC ±8 mA输出驱动在5 V? 施密特触发器动作在所有输入使? 电路容错输入较慢的上升和下降时间 闭锁性能超过250 mA每 JESD17 ESD保护超过JESD22 - 2000-V人体模型(A114-A) - 200-V机型号(A115-A) - 1000-V带电器件模型(C101)
电源电压DC 2.00 V to 5.50 V
输出电流 8.00 mA
电路数 1
位数 1
传送延迟时间 5.90 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 1
输出电流驱动 -1.00 mA
安装方式 Surface Mount
引脚数 5
封装 SOP
封装 SOP
产品生命周期 Active
包装方式 Tape & Reel TR, Cut Tape CT
制造应用 嵌入式设计与开发, 成像, 通信与网络, 传感与仪器, HVAC, 消费电子产品, 视频和目视, 计算机和计算机周边
RoHS标准 Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74AHC1G08DCKR TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHC1G08DCKJ 德州仪器 | 完全替代 | SN74AHC1G08DCKR和SN74AHC1G08DCKJ的区别 |
SN74AHC1G08DCK 德州仪器 | 类似代替 | SN74AHC1G08DCKR和SN74AHC1G08DCK的区别 |
SN74AHC1G08DCKT 德州仪器 | 功能相似 | SN74AHC1G08DCKR和SN74AHC1G08DCKT的区别 |
