SN74AC373DW概述

74AC 系列,Texas Instruments高级 CMOS 逻辑 工作电压:1.5 至 5.5 V 和 2 至 6 V 兼容性:输入 CMOS、输出 CMOS ### 74AC 系列

74AC 系列,Texas Instruments

高级 CMOS 逻辑

工作电压:1.5 至 5.5 V 和 2 至 6 V

兼容性:输入 CMOS、输出 CMOS


得捷:
IC OCTAL D TRANSP LATCH 20-SOIC


立创商城:
SN74AC373DW


德州仪器TI:
Octal D-Type Transparent Latches With 3-State Outputs


欧时:
### 74AC 系列,Texas Instruments高级 CMOS 逻辑 工作电压:1.5 至 5.5 V 和 2 至 6 V 兼容性:输入 CMOS、输出 CMOS ### 74AC 系列


艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOIC Tube


安富利:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOIC Tube


TME:
IC: digital; 3-state, D-latch transparent; Channels:8; 2÷6VDC; SMD


力源芯城:
八D锁存器三态输出


DeviceMart:
IC OCTAL D TRANSP LATCH 20-SOIC


SN74AC373DW中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

输出电流 24 mA

电路数 8

通道数 8

位数 8

传送延迟时间 9.50 ns

电压波节 5.00 V, 3.30 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

SN74AC373DW引脚图与封装图

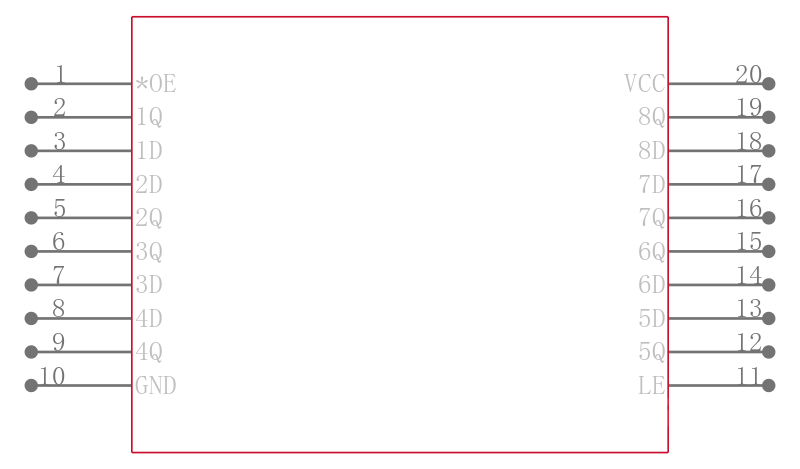

SN74AC373DW引脚图
SN74AC373DW封装图
SN74AC373DW封装焊盘图
在线购买SN74AC373DW
型号: SN74AC373DW
制造商: TI 德州仪器
描述:74AC 系列,Texas Instruments 高级 CMOS 逻辑 工作电压:1.5 至 5.5 V 和 2 至 6 V 兼容性:输入 CMOS、输出 CMOS ### 74AC 系列
替代型号SN74AC373DW
型号/品牌 代替类型 替代型号对比

SN74AC373DW

TI 德州仪器

当前型号

当前型号

SN74AC373NSR

德州仪器

完全替代

SN74AC373DW和SN74AC373NSR的区别

SN74AC373DWR

德州仪器

类似代替

SN74AC373DW和SN74AC373DWR的区别

SN74AC374DWR

德州仪器

类似代替

SN74AC373DW和SN74AC374DWR的区别
