SN74ACT08DRG3参数规格_中文资料_数据手册PDF

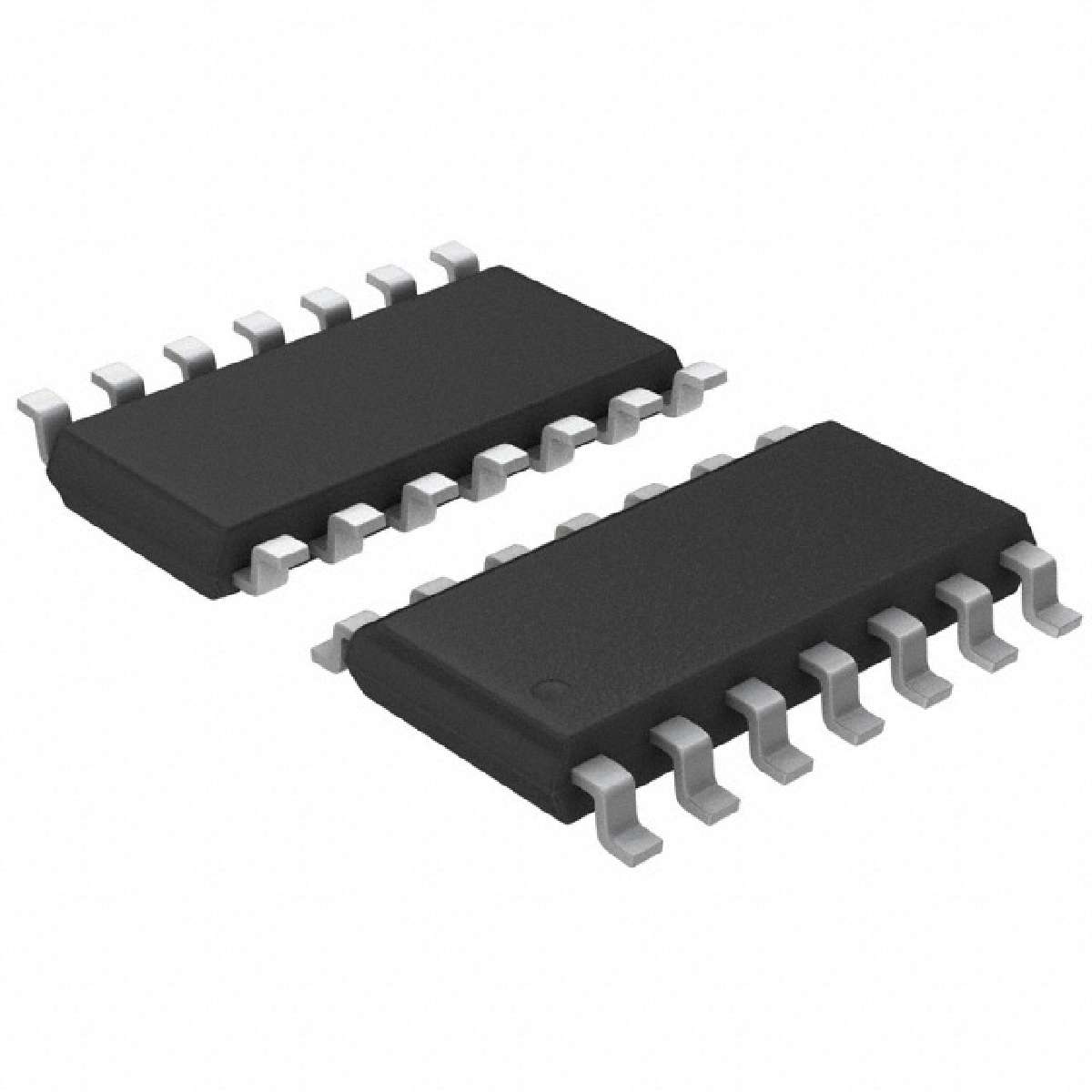

SN74ACT08DRG3概述

四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES

The is a quadruple 2-input Positive-AND Gate. This device perform the Boolean functions Y = A • B or Y = A\ + B\ in positive logic. The device operates at a voltage range of 4.5 to 5.5V with inputs accept voltages to 5.5V and inputs are TTL-voltage compatible.

.: Maximum tpd of 10ns at 5V

.: Green product and no Sb/Br

SN74ACT08DRG3中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电压 5.5 V

输出电流 50 mA

电路数 4

针脚数 14

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

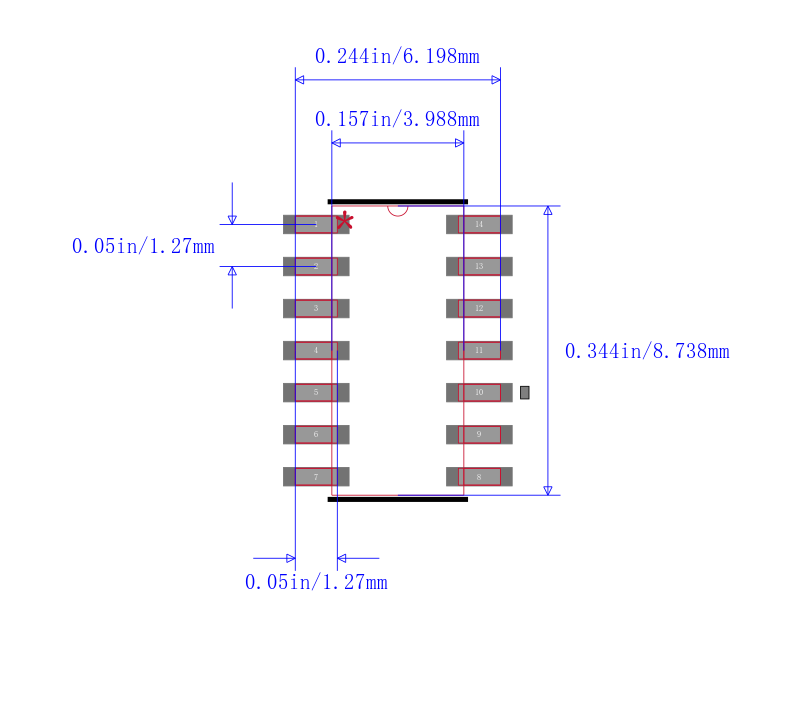

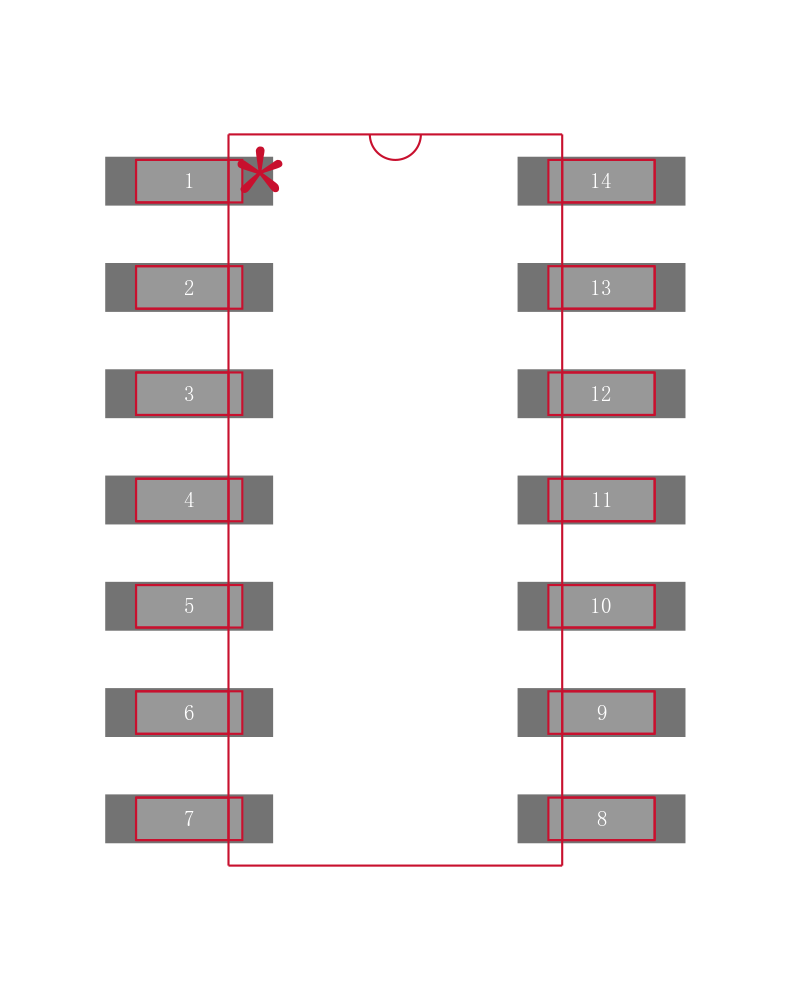

SN74ACT08DRG3引脚图与封装图
