SMCJ16A

SMCJ16A图片1
SMCJ16A图片2
SMCJ16A图片3
SMCJ16A图片4
SMCJ16A图片5
SMCJ16A图片6
SMCJ16A图片7
SMCJ16A图片8
SMCJ16A图片9
SMCJ16A图片10
SMCJ16A图片11
SMCJ16A图片12
SMCJ16A图片13
SMCJ16A概述

LITTELFUSE  SMCJ16A  二极管, TVS, 16V

26V 夹子 57.7A Ipp TVS - 表面贴装型 DO-214AB(SMCJ)


得捷:
TVS DIODE 16VWM 26VC DO214AB


贸泽:
ESD 抑制器/TVS 二极管 1.5kW 16V 5% Uni-Directional


艾睿:
Diode TVS Single Uni-Dir 16V 1.5KW 2-Pin DO-214AB T/R


Chip1Stop:
Diode TVS Single Uni-Dir 16V 1.5KW 2-Pin DO-214AB T/R


TME:
Diode: transil; 1.5kW; 18.75V; 57.7A; unidirectional; ±5%; DO214AB


Verical:
TVS Diode Single Uni-Dir 16V 1.5KW 2-Pin SMC T/R


Newark:
# LITTELFUSE  SMCJ16A  TVS Diode, SMCJ Series, Unidirectional, 16 V, 26 V, DO-214AB, 2 Pins


Win Source:
TVS DIODE 16VWM 26VC SMC


SMCJ16A中文资料参数规格
技术参数

额定电压DC 16.0 V

工作电压 16 V

额定功率 1.50 kW

击穿电压 18.75 V

电路数 1

针脚数 2

耗散功率 1.5 kW

钳位电压 26 V

测试电流 1 mA

最大反向击穿电压 19.7 V

脉冲峰值功率 1500 W

最小反向击穿电压 17.8 V

击穿电压 17.8 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

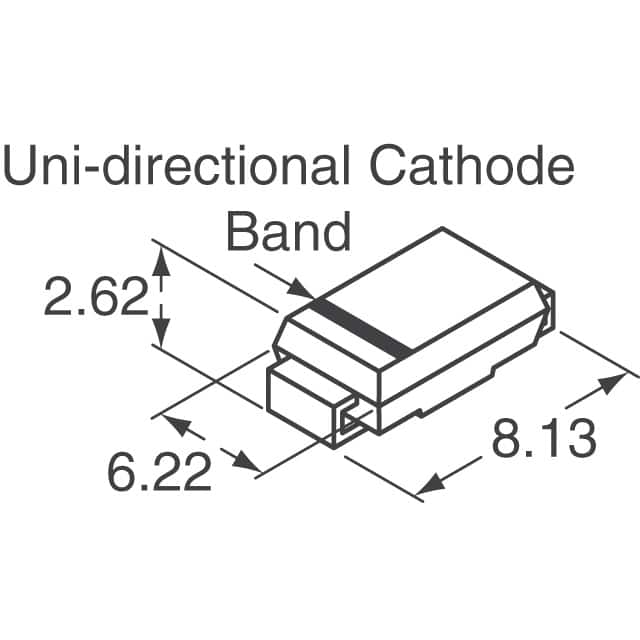

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

SMCJ16A引脚图与封装图
SMCJ16A引脚图
SMCJ16A封装焊盘图
在线购买SMCJ16A
型号: SMCJ16A
描述:LITTELFUSE  SMCJ16A  二极管, TVS, 16V
替代型号SMCJ16A
型号/品牌 代替类型 替代型号对比

SMCJ16A

Littelfuse 力特

当前型号

当前型号

SMCJ15A

力特

类似代替

SMCJ16A和SMCJ15A的区别

1.5SMC20A

力特

类似代替

SMCJ16A和1.5SMC20A的区别

1SMC16AT3G

安森美

功能相似

SMCJ16A和1SMC16AT3G的区别
