SMBJ58CA-TR概述

STMICROELECTRONICS  SMBJ58CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 58 V, 121 V, DO-214AA, 2 引脚

Transil™ TVS SMT 双向 600W,SMBJ 系列,STMicroelectronics


欧时:
### Transil™ TVS SMT 双向 600W,SMBJ 系列,STMicroelectronics### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 58VWM 93.6VC SMB


立创商城:
SMBJ58CA-TR


e络盟:
TVS二极管, Transil SMBJ系列, 双向, 58 V, 121 V, DO-214AA SMB, 2 引脚


艾睿:
Implement surge protection with this SMBJ58CA-TR TVS diode from STMicroelectronics. Its maximum leakage current is 0.2 μA. Its test current is 1 mA. This device&s;s maximum clamping voltage is 121 V and minimum breakdown voltage is 64.4 V. Its peak pulse power dissipation is 600 W. This TVS diode has a minimum operating temperature of -55 °C and a maximum of 150 °C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery.


安富利:
Diode TVS Single Bi-Dir 58V 600W 2-Pin SMB T/R


富昌:
SMBJ 系列 600 W 67.8 V 双向 瞬态电压抑制器 - DO-214AA


Chip1Stop:
Diode TVS Single Bi-Dir 58V 600W 2-Pin SMB T/R


TME:
Diode: transil; 600W; 67.8V; 6.7A; bidirectional; SMB


Verical:
TVS Diode Single Bi-Dir 58V 600W 2-Pin SMB T/R


Newark:
# STMICROELECTRONICS  SMBJ58CA-TR  TVS Diode, Transil SMBJ Series, Bidirectional, 58 V, 121 V, DO-214AA, 2 Pins


SMBJ58CA-TR中文资料参数规格
技术参数

额定电压DC 58.0 V

工作电压 58.0 V

额定功率 600 W

击穿电压 67.8 V

电路数 1

针脚数 2

耗散功率 600 W

钳位电压 121 V

最大反向电压(Vrrm) 58V

测试电流 1 mA

最大反向击穿电压 67.8 V

脉冲峰值功率 600 W

最小反向击穿电压 64.4 V

击穿电压 64.4 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA

外形尺寸

长度 4.6 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Aerospace, Defence, Military, Power Management, 工业, Industrial, 便携式器材, 国防, 消费电子产品, 通用, 军用与航空, 国防, 军用与航空, Consumer Electronics, Safety, Portable Devices, 电源管理, 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SMBJ58CA-TR引脚图与封装图
SMBJ58CA-TR引脚图

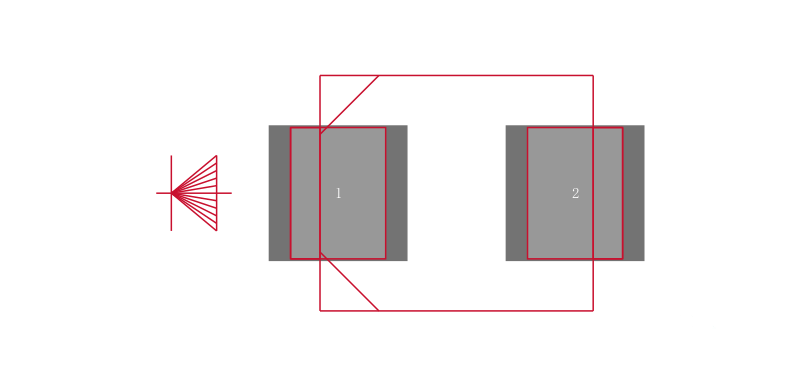

SMBJ58CA-TR封装图

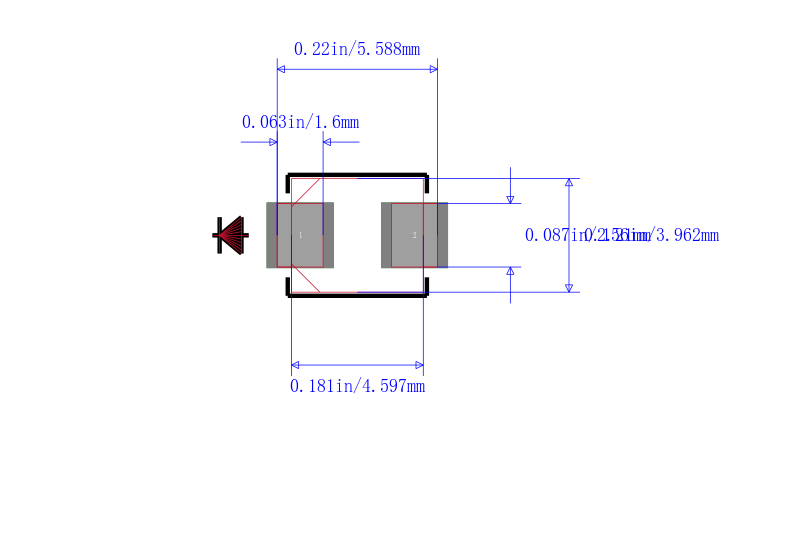

SMBJ58CA-TR封装焊盘图
在线购买SMBJ58CA-TR
型号: SMBJ58CA-TR
描述:STMICROELECTRONICS  SMBJ58CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 58 V, 121 V, DO-214AA, 2 引脚
