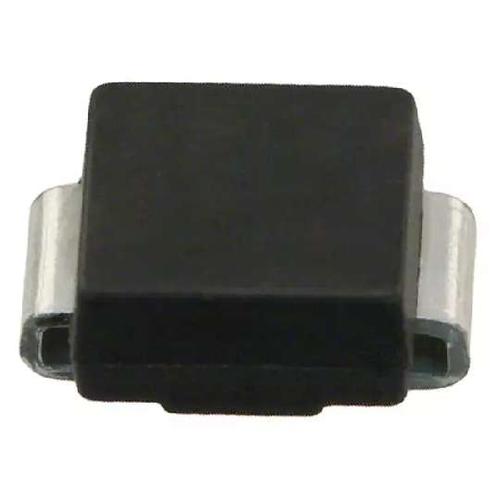

SMBJ22CA-TR

SMBJ22CA-TR图片1
SMBJ22CA-TR图片2
SMBJ22CA-TR图片3
SMBJ22CA-TR图片4
SMBJ22CA-TR图片5
SMBJ22CA-TR图片6
SMBJ22CA-TR图片7
SMBJ22CA-TR图片8
SMBJ22CA-TR图片9
SMBJ22CA-TR图片10
SMBJ22CA-TR图片11
SMBJ22CA-TR图片12
SMBJ22CA-TR图片13
SMBJ22CA-TR概述

STMICROELECTRONICS  SMBJ22CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 22 V, 48.3 V, DO-214AA, 2 引脚

Transil™ TVS SMT 双向 600W,SMBJ 系列,STMicroelectronics


得捷:
TVS DIODE 22VWM 35.5VC SMB


立创商城:
双向 Vrwm:22V 600W


欧时:
### Transil™ TVS SMT 双向 600W,SMBJ 系列,STMicroelectronics### 瞬态电压抑制器,STMicroelectronics


贸泽:
ESD 抑制器/TVS 二极管 TRANSIL PROTECTION


e络盟:
# STMICROELECTRONICS  SMBJ22CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 22 V, 48.3 V, DO-214AA, 2 引脚


艾睿:
Diode TVS Single Bi-Dir 22V 600W 2-Pin SMB T/R


安富利:
Diode TVS Single Bi-Dir 22V 600W 2-Pin SMB T/R


Chip1Stop:
Diode TVS Single Bi-Dir 22V 600W 2-Pin SMB T/R


Verical:
Diode TVS Single Bi-Dir 22V 600W 2-Pin SMB T/R


儒卓力:
**TVS-DIODE BI 0,6KW 25V SMB **


Win Source:
TVS DIODE 22VWM 48.3VC SMB


SMBJ22CA-TR中文资料参数规格
技术参数

额定电压DC 22.0 V

工作电压 22 V

额定功率 600 W

击穿电压 24.4 V

电路数 1

针脚数 2

耗散功率 600 W

钳位电压 48.3 V

最大反向电压(Vrrm) 22V

测试电流 1 mA

最大反向击穿电压 25.7 V

脉冲峰值功率 600 W

最小反向击穿电压 24.4 V

击穿电压 24.4 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AA-2

外形尺寸

长度 4.6 mm

宽度 3.95 mm

高度 2.45 mm

封装 DO-214AA-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买SMBJ22CA-TR
型号: SMBJ22CA-TR
描述:STMICROELECTRONICS  SMBJ22CA-TR  TVS二极管, TVS, Transil SMBJ系列, 双向, 22 V, 48.3 V, DO-214AA, 2 引脚
替代型号SMBJ22CA-TR
型号/品牌 代替类型 替代型号对比

SMBJ22CA-TR

ST Microelectronics 意法半导体

当前型号

当前型号

SMBJ24CA

伯恩斯

功能相似

SMBJ22CA-TR和SMBJ24CA的区别

SMBJ24CA-TR

意法半导体

功能相似

SMBJ22CA-TR和SMBJ24CA-TR的区别

1SMB30CAT3G

安森美

功能相似

SMBJ22CA-TR和1SMB30CAT3G的区别
