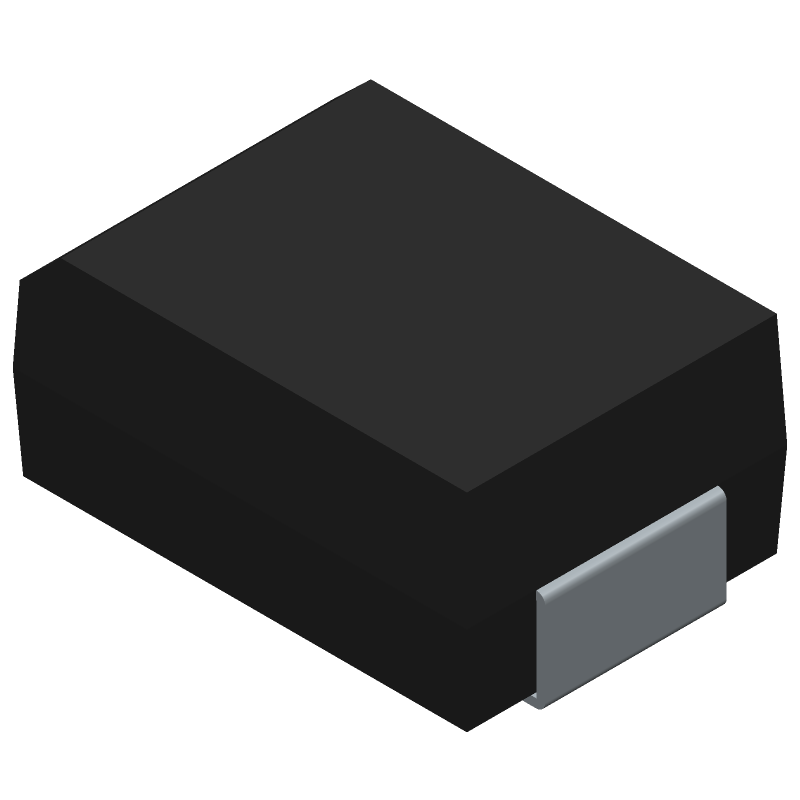

FAIRCHILD SEMICONDUCTOR SMBJ24A TVS二极管, TVS, SMBJ系列, 单向, 24 V, 38.9 V, DO-214AA, 2 引脚
The SMBJ series from are single channel transient voltage suppressor for bipolar applications. These diodes are available in unidirectional and bidirectional polarities.
- .
- Glass passivated junction
- .
- 600W peak pulse power capability on 10/1000µs waveform
- .
- Excellent clamping capability
- .
- Low incremental surge resistance
- .
- Fast response time
- .
- UL recognized
- .
- Operating temperature range -55°C to 150°C
额定电压DC 24.0 V
额定功率 600 W
击穿电压 26.7 V
电路数 1
针脚数 2
钳位电压 38.9 V
测试电流 1 mA
最大反向击穿电压 29.5 V
脉冲峰值功率 600 W
最小反向击穿电压 26.7 V
击穿电压 26.7 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA
长度 4.75 mm
宽度 3.94 mm
高度 2.45 mm
封装 DO-214AA
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 Non-Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ24A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SMBJ24A-E3/52 威世 | 类似代替 | SMBJ24A和SMBJ24A-E3/52的区别 |
