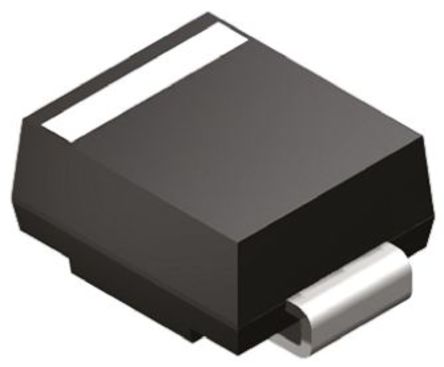

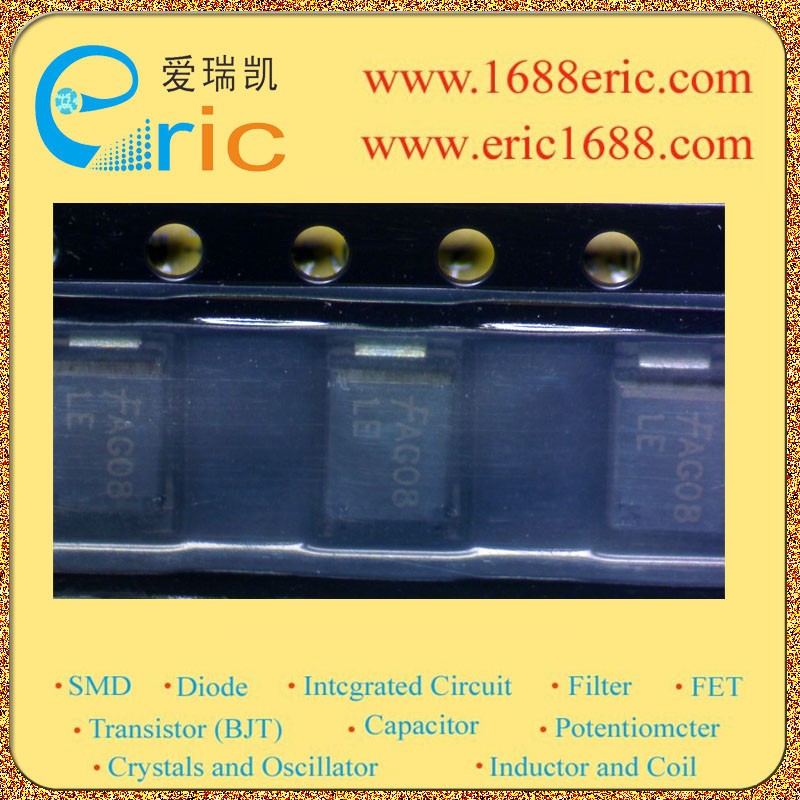

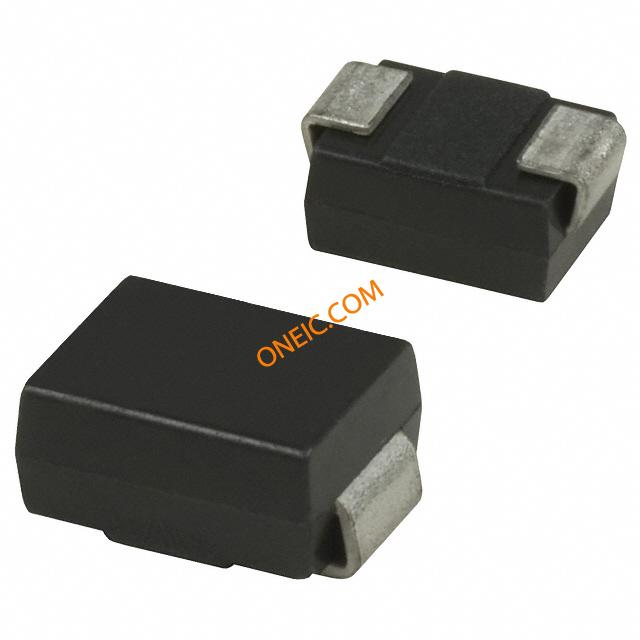

FAIRCHILD SEMICONDUCTOR SMBJ12A TVS二极管, TVS, SMBJ系列, 单向, 12 V, 19.9 V, DO-214AA, 2 引脚
极性Polarization| 单向 Unidirectional
\---|---
反向关断电压/工作电压VRWMReverse Standoff Voltage| 12V
反向击穿电压VBRBreakdown Voltage| 14V
峰值脉冲耗散功率PPPMPeak Pulse Power Dissipation| 600W
峰值脉冲电流IPPmPeak Forward Surge Current| 24.1A
额定耗散功率PdPower dissipation| 5W
Description & Applications| Transient Voltage Suppressors；Features •PEAK PULSE POWER : 600 W 10/1000µs •STAND OFF VOLTAGERANGE :From 5V to 188V. •UNI AND BIDIRECTIONAL TYPES •LOW CLAMPING FACTOR •FAST RESPONSE TIME •JEDEC REGISTERED PACKAGE OUTLINE
描述与应用| 瞬态电压抑制器;特点 •峰值脉冲功率：600 W（10/1000μS） •STAND OFF VOLTAGERANGE的：从5V到188V。 •单向和双向类型 •低钳位因子 •快速的响应时间 •JEDEC的注册包装外形
额定电压DC 12.0 V
工作电压 12 V
额定功率 600 W
击穿电压 13.3 V
针脚数 2
钳位电压 19.9 V
测试电流 1 mA
最大反向击穿电压 14.7 V
脉冲峰值功率 600 W
最小反向击穿电压 13.3 V
击穿电压 13.3 V
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Surface Mount
引脚数 2
封装 DO-214AA-2
长度 4.75 mm
宽度 3.95 mm
高度 2.45 mm
封装 DO-214AA-2
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMBJ12A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SMBJ12A-E3/52 威世 | 类似代替 | SMBJ12A和SMBJ12A-E3/52的区别 |
SMBJ12A933 飞兆/仙童 | 类似代替 | SMBJ12A和SMBJ12A933的区别 |
1SMB12AT3G 安森美 | 功能相似 | SMBJ12A和1SMB12AT3G的区别 |
